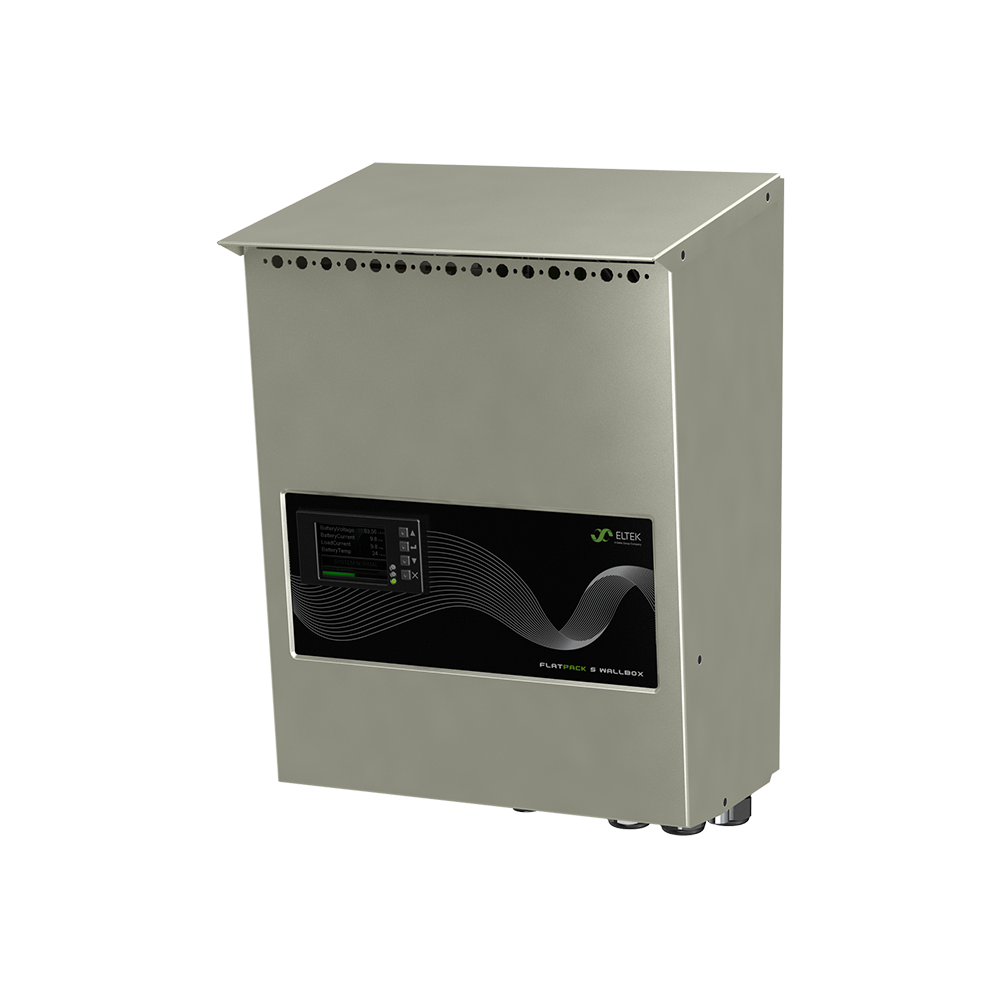

Flatpack S Wallbox
Благодаря своим небольшим размерам, высокой эффективности, надежности и широкому диапазону связи система Flatpack S является ключом к будущим потребностям. Механическая конструкция и электрические соединения полностью совместимы с предыдущей системой SMPS 700 Wallbox от Eltek для модернизации старых систем.
Настенный блок Flatpack S построен вокруг выпрямителя Flatpack S
Комплексный контроль, LVBD, предохранители нагрузки и батареи входят в стандартную комплектацию, а опции для входного фильтра переменного тока гарантируют соответствие правилам DnV для морских применений.
Ключевые функции
- Системы постоянного тока 24 В, 36 В и 48 В
- Вход переменного или постоянного тока
- Возможность горячего Подключения
- Модульная архитектура
- Выход постоянного тока до 80А
- Модернизация настенного ящика SMPS 700
- Простая съемная передняя панель
- Легкий доступ для установки
- Класс защиты IP23
- Интегрированный LVBD
- Встроенный предохранитель нагрузки
- Встроенный предохранитель аккумулятора
- Графический 2,2-дюймовый TFT-дисплей
- Локальная сеть
- Веб-браузер
- SNMP
- Modbus TCP/IP (RTU)
- Компактный
Ввод
Напряжение переменного тока (рабочий диапазон)
85 - 305 В переменного тока
Напряжение постоянного тока (рабочий диапазон)
85 - 300 В постоянного тока
Максимальное входное напряжение переменного тока
305 В переменного тока
Максимальное входное напряжение постоянного тока
300 В постоянного тока
Конфигурация сети
230VAC Однофазный
Выход постоянного тока
Напряжение (регулируемый диапазон)
24 - 48 В постоянного тока
Ток (максимальный)
83,4 АЦП
Максимальное напряжение
48 В постоянного тока
Порты
Доступные порты
Локальная сеть
Распределение батарей
Положения выключателя до
1
Номинальная мощность выключателя до
63 А
LVBD
Да
Распределение нагрузки постоянного тока
Положения выключателя до
1
Номинальная мощность выключателя до
63 А
LVLD
Нет
Другой
Рабочая температура
-20 - 55 °C
Тип крепления
Стена
Размеры
Размеры ШхВхГ (мм)
273 x 371 x 211 мм
Размеры ШхВхГ (дюйм)
10,75 x 14,61 x 8,31 "
Стандарты проектирования
Защита от проникновения (IP)
23
Сертификаты
Морской
DNV 2.4; IEC 60945/DNVGL CG-0339
