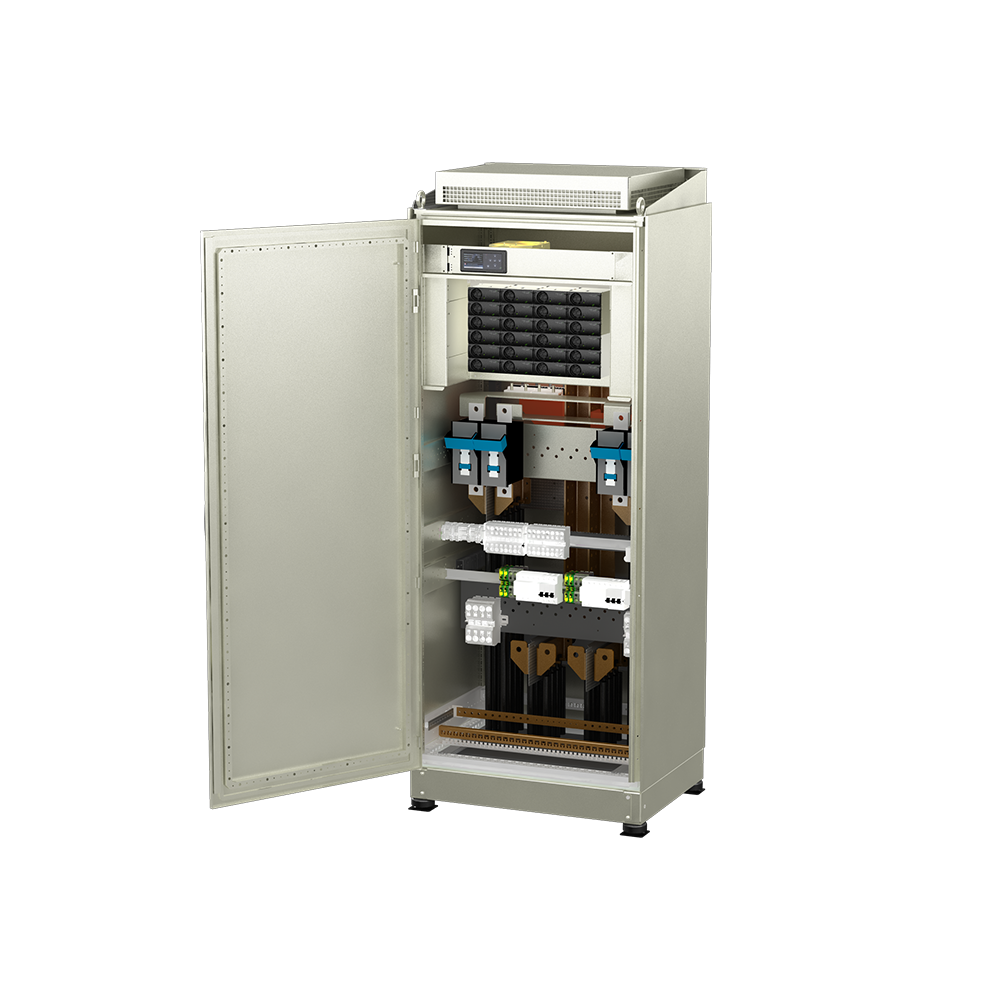

Flatpack2 24V/48kW DC power system
Сочетание экономичного дизайна, удельной мощности и надежности делает Flatpack2 24V 48 кВт семейством продуктов, которые действительно выделяются и обеспечивают непревзойденную доступность. Универсальность выпрямителя Flatpack2 означает, что его можно использовать в широком спектре морских применений 24 В постоянного тока по всему миру.
Система питания постоянного тока Flatpack2 24V/48kW
Flatpack2 24V 48kW был специально разработан для удовлетворения спроса на более плотные и компактные силовые решения для морских применений по всему миру. Он подходит для применений, требующих расширяемого, легко обслуживаемого и надежного источника питания, устанавливаемого в минимальном пространстве. Модульная концепция систем Flatpack2 позволяет легко масштабировать Flatpack2 24V / 48kW в соответствии с конкретными потребностями в мощности от 4 до 48 кВт. Система с неиспользуемыми позициями выпрямителей может быть расширена позже, просто добавив больше выпрямителей. Система электропитания контролируется контроллером Smartpack 2, который обладает всеми функциональными возможностями, необходимыми для настоящего и будущего применения. Он содержит 6U PRs (силовая стойка), в которой могут разместиться 24 выпрямительных модуля Flatpack2.
Ключевые функции
- Одобрено DNV /ABS (находится на рассмотрении)
- Масштабируемый
- Модульные выпрямительные блоки с возможностью горячей замены
- Высокая эффективность
- Цифровые контроллеры
- Управление теплом
- Уникальное соединение
- Защита от проникновения до IP43
Ввод
Ток (максимальный)
2000 АЦП
Напряжение переменного тока (рабочий диапазон)
85 - 300 В переменного тока
Напряжение постоянного тока (рабочий диапазон)
85 - 300 В постоянного тока
Максимальное входное напряжение переменного тока
300 В переменного тока
Максимальное входное напряжение постоянного тока
300 В постоянного тока
Конфигурация сети
230/400VAC 3 фазы (Y); 230VAC 3 фазы (Δ)
Выход постоянного тока
Напряжение (регулируемый диапазон)
21,7 - 28,8 В постоянного тока
Ток (максимальный)
2000 АЦП
Максимальное напряжение
28,8 В постоянного тока
Максимальная мощность
48 кВт
Распределение батарей
Положения выключателя до
2
Номинальная мощность выключателя до
1200 А
Распределение нагрузки постоянного тока
Положения выключателя до
2
Номинальная мощность выключателя до
1200 А
LVLD
Нет
Другой
Эффективность
91 %
Рабочая температура
-40 - 75 °C
Температура хранения
-40 - 85 °C
Размеры
Размеры ШхВхГ (мм)
800 x 1800 x 600 мм
Размеры ШхВхГ (дюйм)
34,5 x 70,9 x 23,6 "
Вес
341 кг
Стандарты проектирования
Защита от проникновения (IP)
43
Сертификаты
Морской
DNV 2.4
