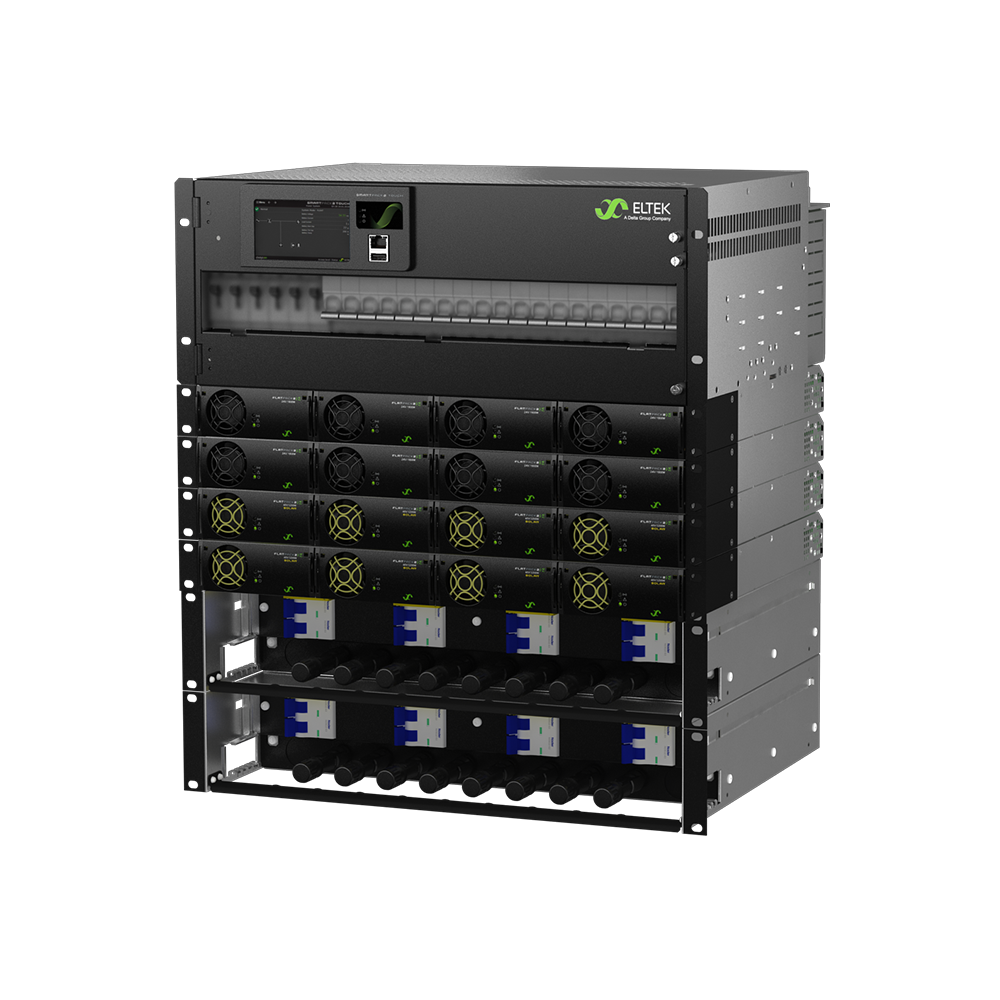

Flatpack2 Hybrid power core
Гибридное силовое ядро Eltek основано на семействе продуктов Flatpack2, полностью интегрированных в комплексные и гибкие решения с помощью одного контроллера Smartpack2, контролирующего все источники энергии, расход и хранение.
Flatpack2 - Гибридный силовой сердечник
Гибридное силовое ядро имеет встроенное распределение батареи, распределение нагрузки постоянного тока, выпрямители и солнечные зарядные устройства с панелью подключения PV. Силовое ядро является гибким и может быть легко модернизировано в соответствии с меняющимися требованиями.
Типичная гибридная установка питается от фотоэлектрических панелей в дополнение к генераторной установке и / или подключению к сети.
Типичная гибридная установка питается от фотоэлектрических панелей в дополнение к генераторной установке и / или подключению к сети.
Ключевые функции
- Полная система
- Сенсорный контроллер Smartpack2
- Расширенное управление и мониторинг через порт ethernet
- Выпрямители SHE FP2
- HE FP2 solar с MPPT
- Максимальная фотоэлектрическая мощность 24 кВт
- Фотоэлектрическая соединительная панель с SPD постоянного тока (опция)
- Модули с возможностью горячего подключения
- Распределительное шасси 19”/4U
- До 8 кратных положений выключателя батареи
- LVBD
- До 18-кратных положений выключателей нагрузки
- LVLD1
- LVLD2 (опция)
- Глобальные утверждения
Ввод
Ток (максимальный)
20 АЦП
Напряжение переменного тока (рабочий диапазон)
85 - 300 В переменного тока
Напряжение постоянного тока (рабочий диапазон)
85 - 420 В постоянного тока
Максимальное входное напряжение переменного тока
300 В переменного тока
Максимальное входное напряжение постоянного тока
420 В постоянного тока
Конфигурация сети
230/400VAC 3 фазы (Y); 230VAC 3 фазы (Δ); 230VAC однофазный
Выход постоянного тока
Ток (максимальный)
500 АЦП
Максимальное напряжение
48 В постоянного тока
Максимальная мощность
24 кВт
Распределение батарей
Положения выключателя до
8
Номинальная мощность выключателя до
250 А
LVBD
Да
Распределение нагрузки постоянного тока
Положения выключателя до
18
Номинальная мощность выключателя до
125 А
LVLD
Да
Другой
Рабочая температура
-40 - 70 °C
Размеры
Размеры ШхВхГ (мм)
482 x 384 x 356 мм
Размеры ШхВхГ (дюйм)
19 x 15,1 x 17 "
Вес
13 кг
