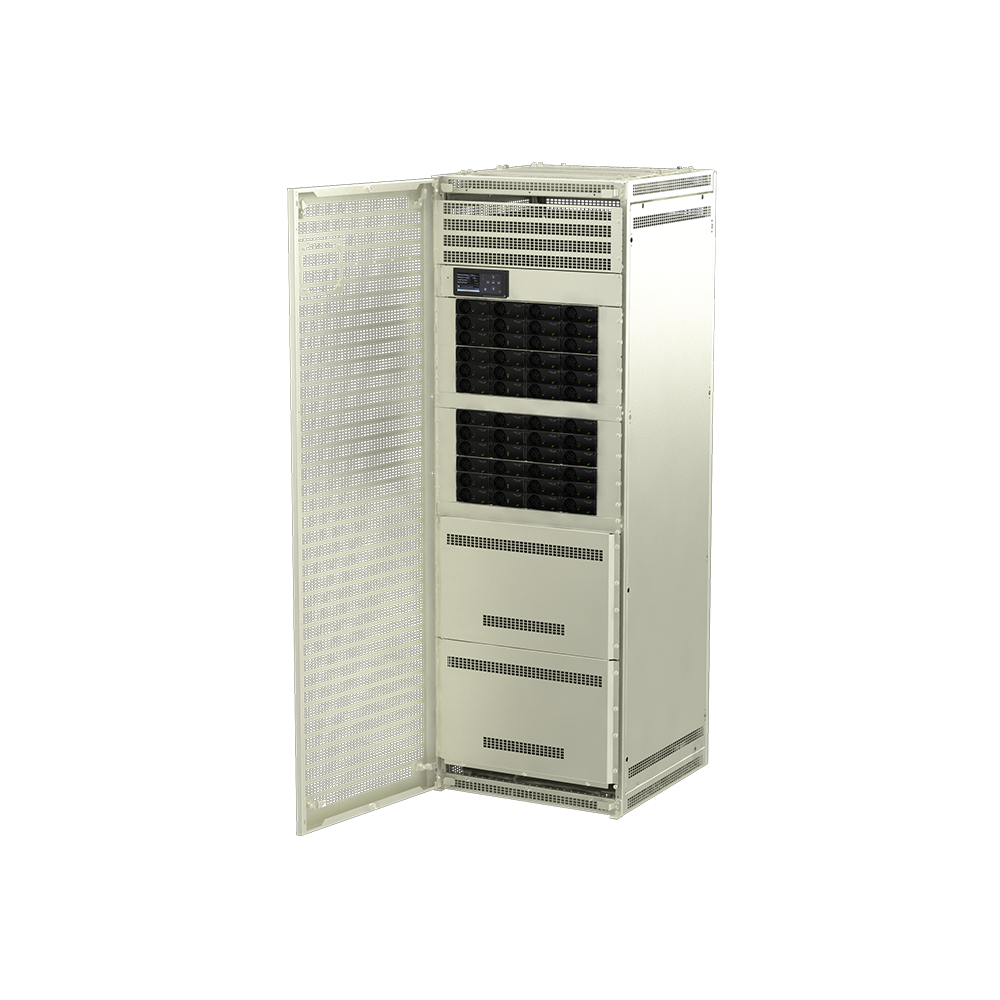

Large Power System 36 - 288kW
Мощная система электропитания доказывает, что Flatpack2 и DPR 6000 являются основным строительным блоком в любом телекоммуникационном приложении. Сочетание гибкой конструкции, удельной мощности и надежности делает Flatpack2 и DPR 6000 семейством продуктов, которые действительно выделяются и обеспечивают непревзойденную доступность сети. Универсальность выпрямителей Flatpack2 и DPR 6000 означает, что их можно использовать в самых разных системах постоянного тока по всему миру.
Большая энергосистема 36-288 кВт
Крупногабаритная энергосистема Eltek может быть оснащена выпрямителями Flatpack2 мощностью 2 кВт, Flatpack2 мощностью 3 кВт или DPR 6000. Базовая конфигурация с выпрямителями Flatpack2 мощностью 2 кВт состоит из шести полок питания с возможностью расширения до 12 (с шагом в три).
Базовая конфигурация с выпрямителями Flatpack2 мощностью 3 кВт состоит из трех полок питания с возможностью расширения до 9 (с шагом в три). Базовая конфигурация с выпрямителями DPR 6000 имеет две силовые полки с возможностью расширения до 4 (с шагом в один).
Базовая конфигурация с выпрямителями Flatpack2 мощностью 3 кВт состоит из трех полок питания с возможностью расширения до 9 (с шагом в три). Базовая конфигурация с выпрямителями DPR 6000 имеет две силовые полки с возможностью расширения до 4 (с шагом в один).
Ключевые функции
- Мониторинг системы
- Модули Flatpack2
- Модули DPR6000
- Запирающаяся на всю высоту дверь
- Фиктивные панели и дверцы блоков
- Настраиваемый сетевой вход
- Устройство защиты от перенапряжения
- LVBD (Отключение Низковольтной Батареи)
- LVLD (Отключение Нагрузки Низкого Напряжения)
- Параллелизация шкафа для увеличения мощности или дополнительного распределения
Ввод
Максимальное входное напряжение переменного тока
305 В переменного тока
Конфигурация сети
230VAC однофазный; 230VAC 3 фазы (Δ); 230/400 В переменного тока 3 фазы (Y)
Выход постоянного тока
Ток (максимальный)
2250 АЦП
Максимальное напряжение
48 В постоянного тока
Максимальная мощность
108 кВт
Распределение батарей
Положения выключателя до
4
Номинальная мощность выключателя до
1600 А
LVBD
Да
Распределение нагрузки постоянного тока
Положения выключателя до
8
Номинальная мощность выключателя до
600 А
LVLD
Да
Другой
Опции
Распределения MCB, Соединительные линии для внутренних шкафов, Отсоединение низковольтной батареи, Отсоединение низковольтной нагрузки, Верхний или нижний кабельный ввод
Тип крепления
Этаж
Размеры
Размеры ШхВхГ (мм)
600 x 600 x 2000 мм
Размеры ШхВхГ (дюйм)
15,2 x 15,2 x 78,7 "
Вес
180 кг
Стандарты проектирования
Защита от проникновения (IP)
20
