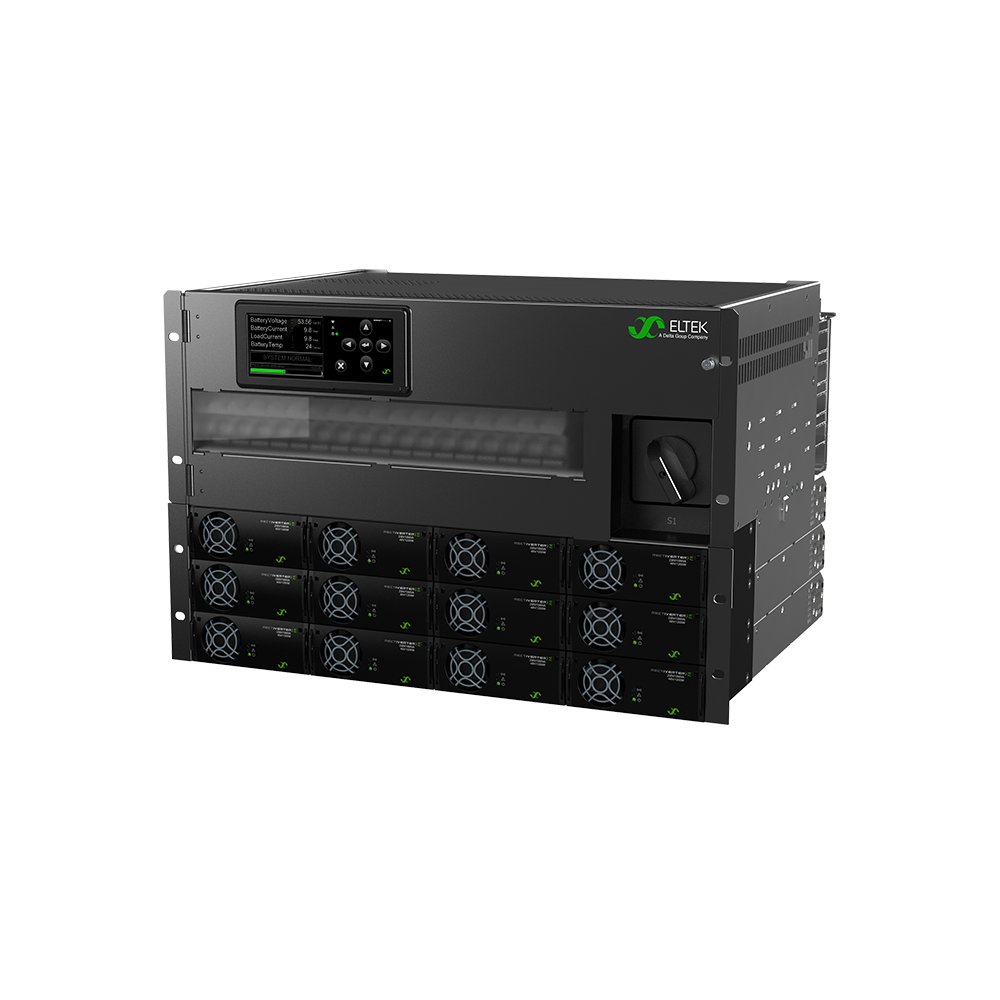

Rectiverter Power Core 18kVA 1ph or 3ph MB
Rectiverter Power Core объединяет подачу как переменного, так и постоянного тока в один общий блок. Одновременно он обеспечивает резервное питание переменного тока для 3-фазных или однофазных нагрузок переменного тока, а также питание 48 В постоянного тока для нагрузок постоянного тока и зарядки аккумулятора.
Rectiverter Power Core 18kVA 1ph or 3ph MB
Общая выходная мощность для стендов переменного и постоянного тока ограничена максимальной мощностью 24 кВт. Пределы мощности переменного и постоянного тока могут быть установлены в соответствии с подключенной нагрузкой, где ограничение для нагрузки переменного тока установлено на максимум 18 кВА, а для нагрузки постоянного тока - на максимум 14,4 кВт
Ключевые функции
- Вход/выход 230/400 В переменного тока
- Трехфазный (y) вход/выход Однофазный вход/выход
- Вход/выход 48 В постоянного тока
- Общая мощность переменного + постоянного тока 24 кВт
- Максимальная выходная мощность переменного тока 18 кВА
- Максимальная мощность постоянного тока 14,4 кВт
- 1фазный вариант распределения переменного тока
- 3-фазный вариант распределения переменного тока
- Встроенный ручной байпасный переключатель
- Встроенная технология передачи
- перегрузочная способность 150%, 15 секунд
- ток быстрого отключения 600%, 20 мс
- Возможность горячего подключения
- Контроллер Smartpack2
Ввод
Ток (максимальный)
384 АЦП
Напряжение переменного тока (рабочий диапазон)
174-220 В переменного тока
Максимальное входное напряжение переменного тока
475 В переменного тока
Максимальное входное напряжение постоянного тока
58 В постоянного тока
Конфигурация сети
230/400VAC 3 фазы (Y); 230VAC однофазный
Выход переменного тока
Максимальное Выходное напряжение переменного тока
415 В переменного тока
Выход постоянного тока
Максимальная мощность
14400 Вт
Напряжение (регулируемый диапазон)
43 - 58 В постоянного тока
Ток (максимальный)
300 АЦП
Максимальное напряжение
58 В постоянного тока
Максимальная мощность
14,4 кВт
Распределение нагрузки переменного тока
Количество выключателей
18
Номинальная мощность выключателя, до
20 А
Другой
Рабочая температура
-40 - 55 °C
Размеры
Размеры ШхВхГ (мм)
482 x 311 x 432 мм
Размеры ШхВхГ (дюйм)
18,98 x 12,24 x 17,01 "
Монтажные размеры
19" / 7U / 432 Ширина (дюйм) / Высота (U) / Глубина (мм)
Вес
27 кг
Стандарты проектирования
Защита от проникновения (IP)
20

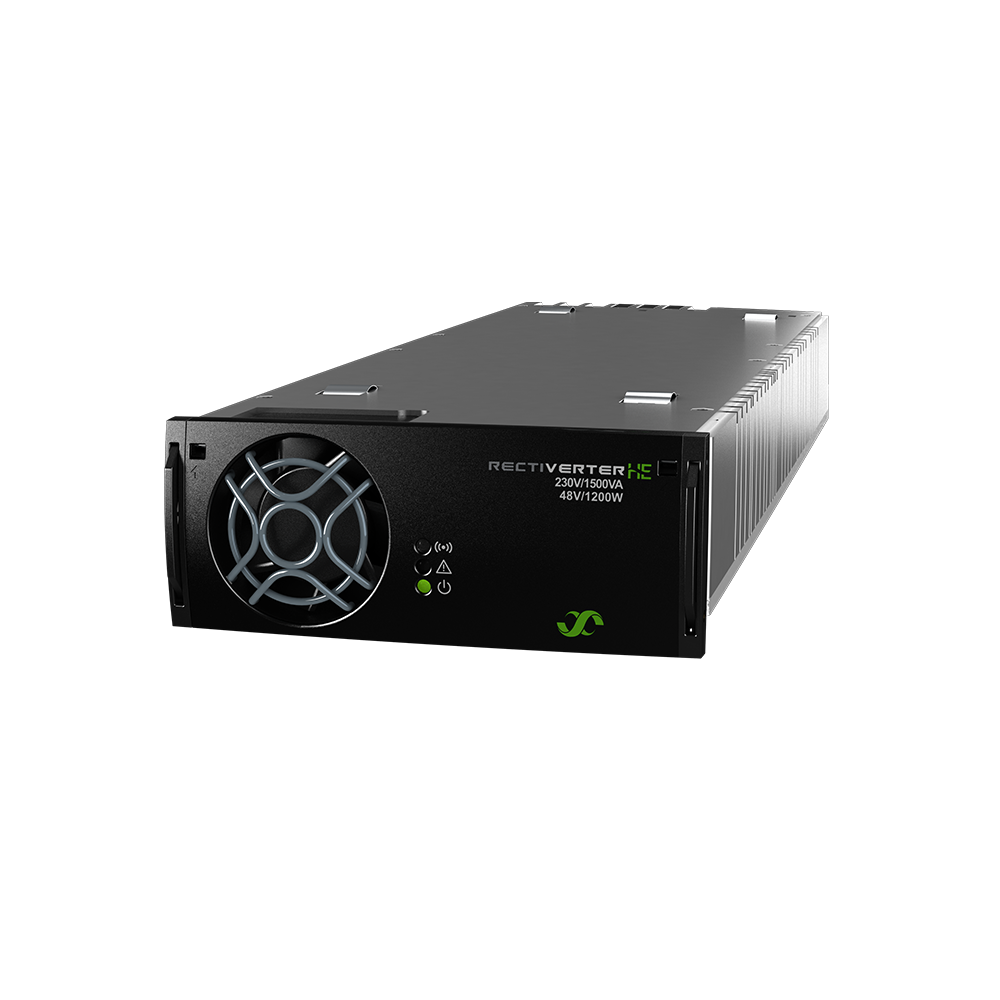

Совместимое оборудование
