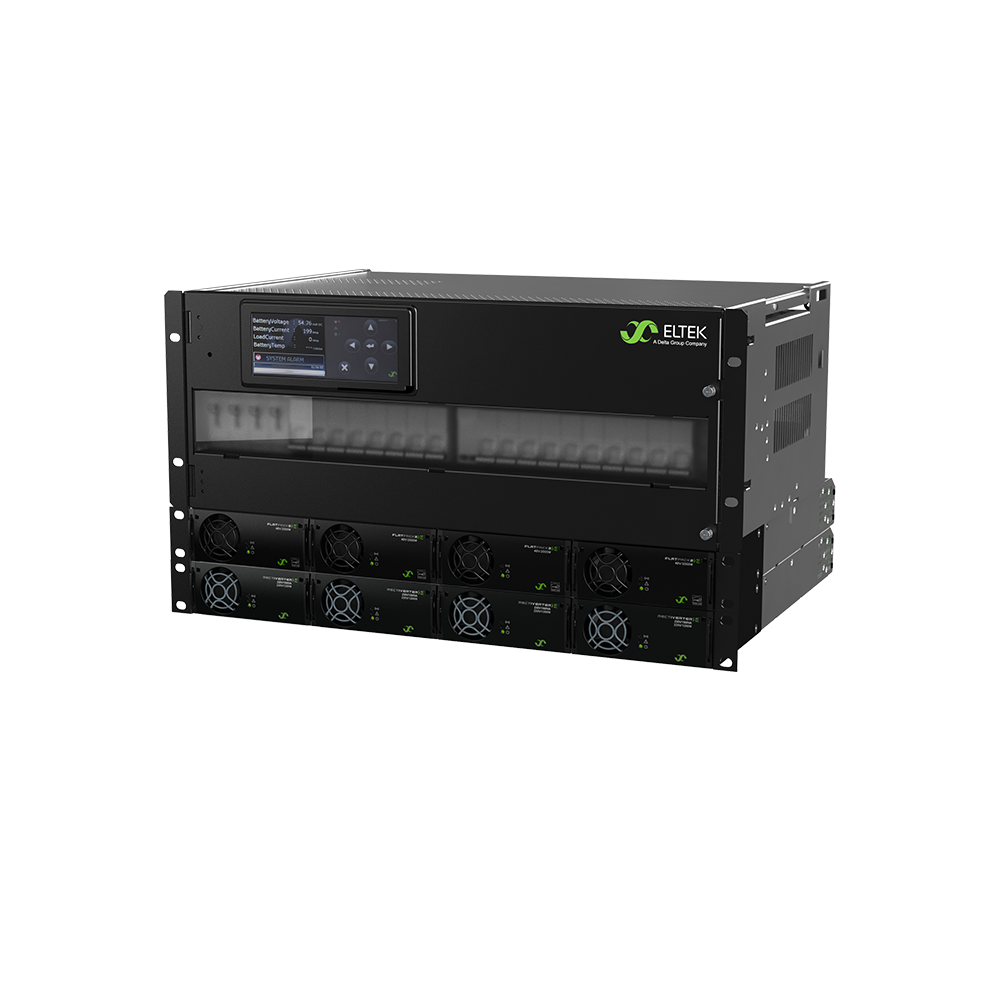

Rectiverter Power Core 6kVA AC 16,8kW DC
Блок рективертора объединяет подачу как переменного, так и постоянного тока в один общий блок. Одновременно он обеспечивает резервное питание от сети переменного тока для нагрузок 230 В переменного тока и 48 В постоянного тока для нагрузок постоянного тока и зарядки аккумулятора.
Rectiverter Power Core 6kVA AC 16,8kW DC
Общая мощность постоянного тока может быть настроена на нагрузку постоянного тока до 16,8 кВт, при этом ограничение для нагрузки переменного тока установлено на максимум 6 кВА. 3-фазный сетевой вход TN балансирует нагрузку между выходом постоянного тока и 1-фазным выходом переменного тока, чтобы уменьшить входной автоматический выключатель для системы.
Ключевые функции
- Трехфазный вход 400 В переменного тока
- Вход/выход 48 В постоянного тока
- Однофазный выход
- Максимальная выходная мощность переменного тока 6 кВА
- Максимальная мощность постоянного тока 16,8 кВт
- вариант распределения переменного тока с 1 полюсом
- 2-полюсный вариант распределения переменного тока
- Опция распределения -48 В постоянного тока
- Встроенная технология передачи
- перегрузочная способность 150%, 15 секунд
- ток быстрого отключения 600%, 20 мс
- Возможность горячего подключения
- Контроллер Smartpack2
- Контроллер Smartpack S
Ввод
Ток (максимальный)
128 АЦП
Максимальное входное напряжение переменного тока
475 В переменного тока
Максимальное входное напряжение постоянного тока
58 В постоянного тока
Конфигурация сети
230/400VAC 3 фазы (Y)
Выход переменного тока
Максимальное Выходное напряжение переменного тока
240 В переменного тока
Максимальная мощность (кВА/кВт)
6 / 4,8
Выход постоянного тока
Максимальная мощность
16800 Вт
Ток (максимальный)
350 АЦП
Максимальное напряжение
58 В постоянного тока
Максимальная мощность
16,8 кВт
Распределение батарей
Положения выключателя до
2
Номинальная мощность выключателя до
200 А
LVBD
Да
Распределение нагрузки постоянного тока
Положения выключателя до
14
Номинальная мощность выключателя до
63 А
LVLD
Да
Распределение нагрузки переменного тока
Количество выключателей
10
Номинальная мощность выключателя, до
10 А
Другой
Рабочая температура
-40 - 55 °C
Размеры
Размеры ШхВхГ (мм)
482 x 267 x 432 мм
Размеры ШхВхГ (дюйм)
18,98 x 10,51 x 17,01 "
Монтажные размеры
19" / 6U / 432 Ширина (дюйм) / Высота (U) / Глубина (мм)
Стандарты проектирования
Защита от проникновения (IP)
20
