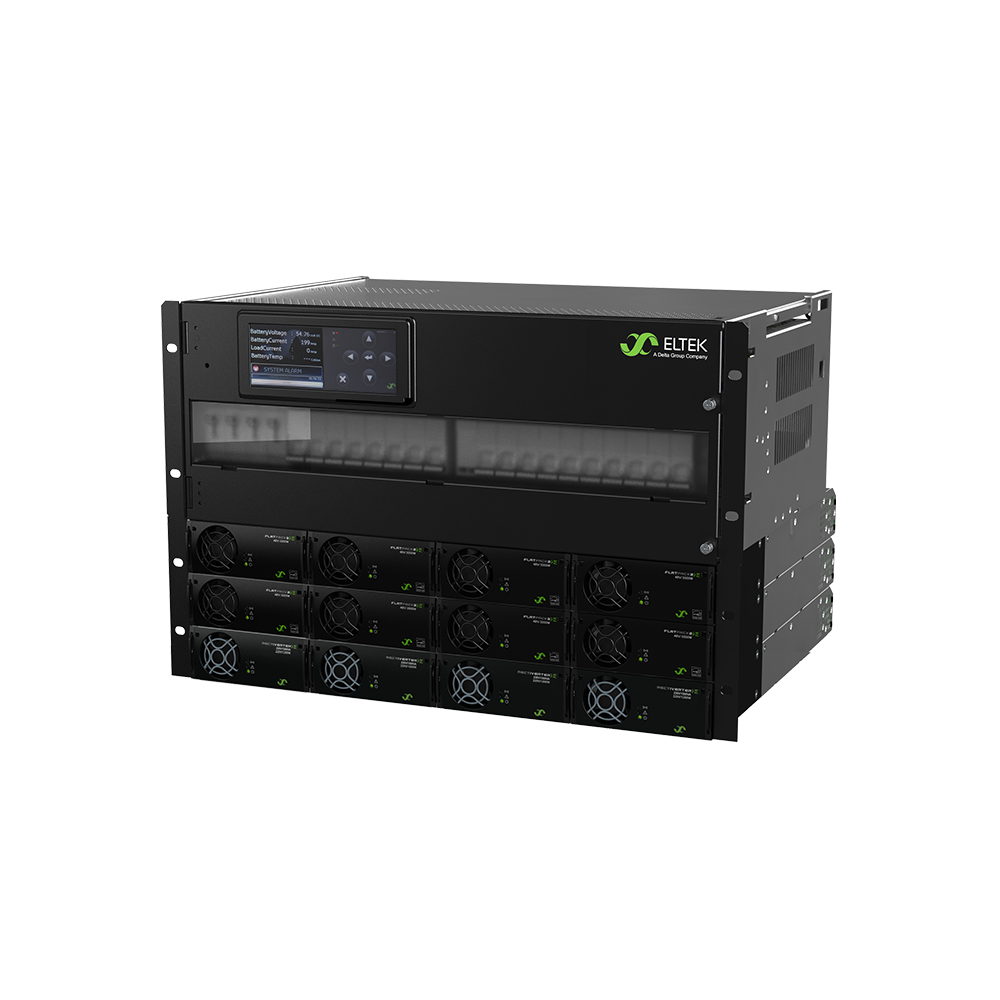

Rectiverter Power Core Flexible AC input 6kVA AC + 16-24kW DC
Блок рективертера объединяет подачу как переменного, так и постоянного тока в один общий блок. Одновременно он обеспечивает резервное питание от сети переменного тока для нагрузок 230 В переменного тока и 48 В постоянного тока для нагрузок постоянного тока и зарядки аккумулятора.
Rectiverter Power Core Flexible AC input 6kVA AC + 16-24kW DC
Общая мощность постоянного тока может быть настроена на нагрузку постоянного тока до 24 кВт, при этом ограничение для нагрузки переменного тока установлено на максимум 6 кВА.
Гибкий вход переменного тока может быть сконфигурирован как 1-фазный или 3-фазный, в зависимости от сети IT и TN, где выход переменного тока ограничен 1-фазной сетью TN. При такой конфигурации обеспечивается гальваническая развязка между входом/выходом переменного тока.
Гибкий вход переменного тока может быть сконфигурирован как 1-фазный или 3-фазный, в зависимости от сети IT и TN, где выход переменного тока ограничен 1-фазной сетью TN. При такой конфигурации обеспечивается гальваническая развязка между входом/выходом переменного тока.
Ключевые функции
- Однофазный вход 230 В переменного тока
- Трехфазный вход 400 В переменного тока
- Вход/выход 48 В постоянного тока
- Однофазный выход
- Максимальная выходная мощность переменного тока 6 кВА
- Максимальная мощность постоянного тока 24 кВт
- вариант распределения переменного тока с 1 полюсом
- 2-полюсный вариант распределения переменного тока
- Опция распределения -48 В постоянного тока
- Встроенная технология передачи
- перегрузочная способность 150%, 15 секунд
- ток быстрого отключения 600%, 20 мс
- Возможность горячего подключения
- Контроллер Smartpack2
- Контроллер Smartpack S
Ввод
Ток (максимальный)
128 АЦП
Максимальное входное напряжение переменного тока
475 В переменного тока
Максимальное входное напряжение постоянного тока
58 В постоянного тока
Конфигурация сети
230/400VAC 3 фазы (Y)
Выход переменного тока
Максимальное Выходное напряжение переменного тока
240 В переменного тока
Максимальная мощность (кВА/кВт)
6 / 4,8
Выход постоянного тока
Максимальная мощность
24000 Вт
Ток (максимальный)
500 АЦП
Максимальное напряжение
58 В постоянного тока
Максимальная мощность
24 кВт
Распределение батарей
Положения выключателя до
2
Номинальная мощность выключателя до
250 А
LVBD
Да
Распределение нагрузки постоянного тока
Положения выключателя до
14
Номинальная мощность выключателя до
63 А
LVLD
Да
Распределение нагрузки переменного тока
Количество выключателей
10
Номинальная мощность выключателя, до
10 А
Другой
Рабочая температура
-40 - 55 °C
Размеры
Размеры ШхВхГ (мм)
482 x 311 x 432 мм
Размеры ШхВхГ (дюйм)
18,98 x 12,24 x 17,01 "
Монтажные размеры
19" / 7U / 432 Ширина (дюйм) / Высота (U) / Глубина (мм)
Стандарты проектирования
Защита от проникновения (IP)
20
