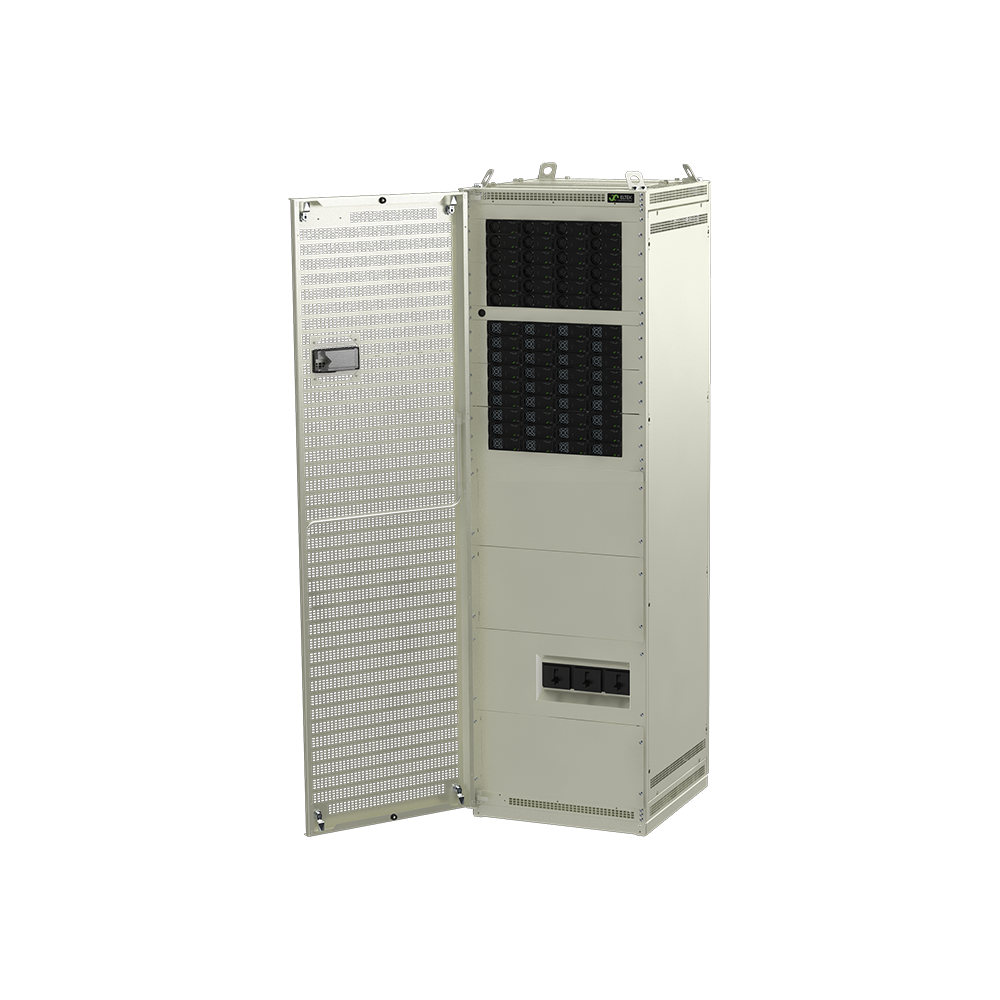

Система электропитания Eltek Rectiverter Scalable System 18-54 kVA
Система электропитания Rectiverter Scalable System 18-54 kVA

Rectiverter Scalable System 18-54 kVA

Масштабируемая внутренняя система Rectiverter обеспечивает резервное питание переменного тока для 3-фазных нагрузок 400 В переменного тока или 230 В переменного тока для 1-фазных нагрузок, а также питание 48 В постоянного тока для зарядки аккумулятора и дополнительных нагрузок постоянного тока

Рективерторная Масштабируемая система 18-54 кВА

В сочетании с дополнительным B-входом (двойной вход переменного тока) отпадает необходимость в традиционном ATS (автоматическом переключателе передач).При переключении с входа A на вход B происходит плавная работа без прерывания нагрузки переменного тока.

В конфигурации с двойным входом переменного тока для использования в качестве ИБП переменного тока он классифицируется как - VFI SS 111 в соответствии с EN 62040-3

Ключевые функции

  • 400 В переменного тока 3-фазный (Y) вход
  • 400 В переменного тока 3-фазный (Y) выход
  • Вход/выход 48 В постоянного тока
  • Максимальная мощность переменного тока 54 кВА / 43,2 кВт
  • Максимальная мощность постоянного тока 43,2 кВт
  • Защищенный объемный выход переменного тока
  • Опция A + B (двойной вход переменного тока)
  • Опция ручного байпаса
  • До 4 батарейных блоков
  • Встроенная технология передачи
  • перегрузочная способность 150%, 15 секунд
  • 600% ток быстрого отключения 20 мс
  • Возможность горячего подключения
  • Контроллер Smartpack2
  • Работает в паре с выпрямителями Flatpack2
  • Глобальное соответствие требованиям
  • Запатентованная технология HE
Ввод
Ток (максимальный)
1152 АЦП
Напряжение переменного тока (рабочий диапазон)
320 - 475 В переменного тока
Напряжение постоянного тока (рабочий диапазон)
40-58 В постоянного тока
Максимальное входное напряжение переменного тока
475 В переменного тока
Максимальное входное напряжение постоянного тока
58 В постоянного тока
Конфигурация сети
230/400VAC 3 фазы (Y)
Выход переменного тока
Максимальное Выходное напряжение переменного тока
415 В переменного тока
Максимальная мощность (кВА/кВт)
54 / 43,2
Выход постоянного тока
Напряжение (регулируемый диапазон)
43 - 58 В постоянного тока
Ток (максимальный)
900 АЦП
Максимальное напряжение
58 В постоянного тока
Максимальная мощность
43,2 кВт
Распределение батарей
Положения выключателя до
4
Номинальная мощность выключателя до
1600 А
LVBD
Да
Распределение нагрузки постоянного тока
Положения выключателя до
2
Номинальная мощность выключателя до
600 А
LVLD
Нет
Распределение нагрузки переменного тока
Количество выключателей
1
Номинальная мощность выключателя, до
100 А
Другой
Охлаждение
Одиночный вентилятор
Рабочая температура
-40 - 55 °C
Температура хранения
-40 - 85 °C
Размеры
Размеры ШхВхГ (мм)
600 x 2000 x 600 мм
Размеры ШхВхГ (дюйм)
23,7 x 78,8 x 23,7 "
Монтажные размеры
19" / 44U / 600 Ширина (дюйм) / Высота (U) / Глубина (мм)
Вес
300 кг
Стандарты проектирования
Защита от проникновения (IP)
20
Совместимое оборудование

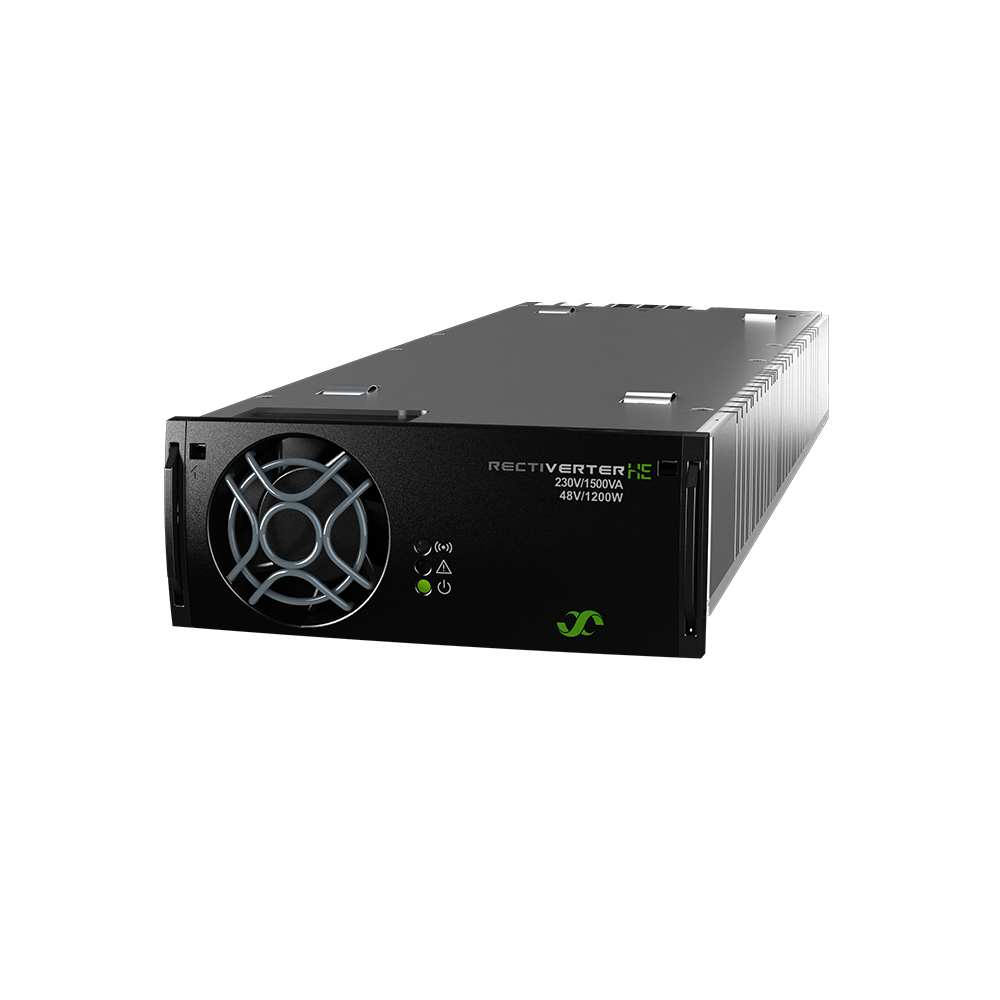

Рективертер Rectiverter 230V/1500VA 48V/1200W
Рективертер
Rectiverter 230V/1500VA 48V/1200W
