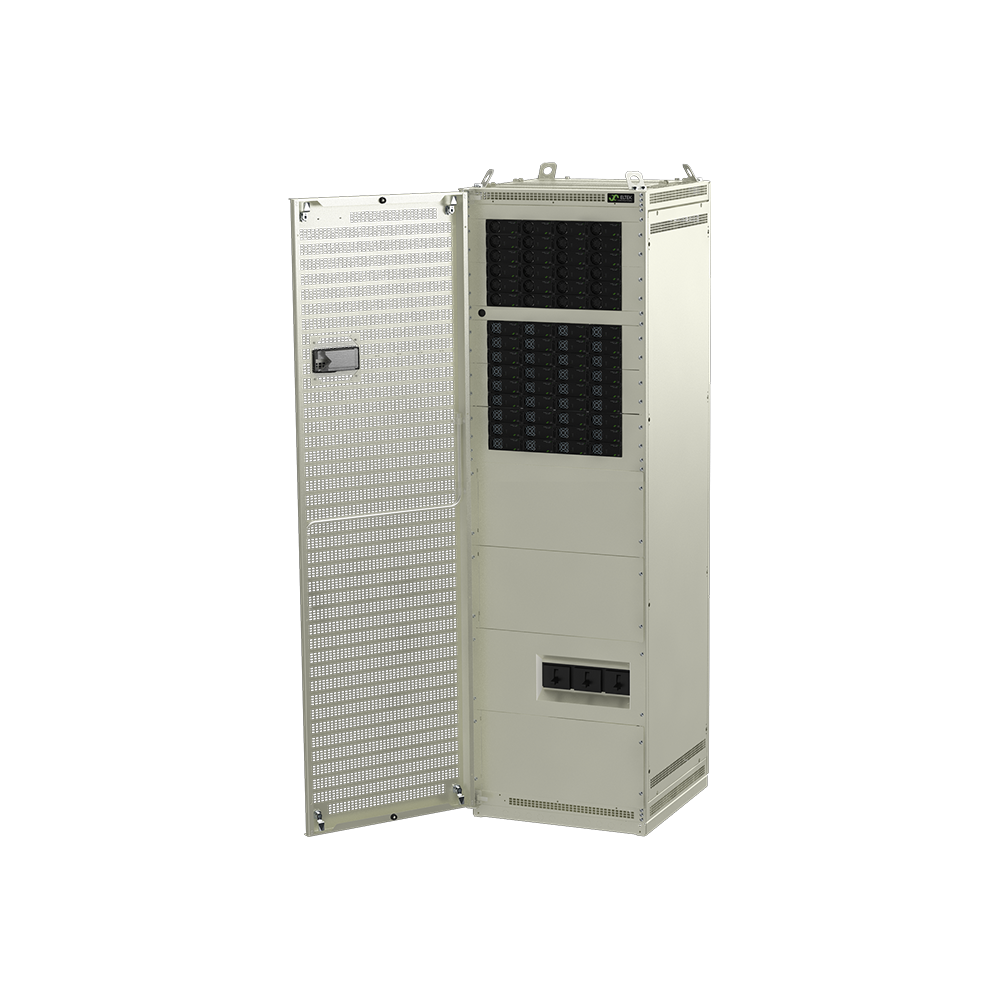

Rectiverter Scalable System 18-54 kVA, 220 VDC
Масштабируемая внутренняя система Rectiverter обеспечивает резервное питание переменного тока для 3-фазных нагрузок 400 В переменного тока или 230 В переменного тока для 1-фазных нагрузок, а также 220 В постоянного тока для зарядки аккумулятора и дополнительных нагрузок постоянного тока
Рективерторная масштабируемая система 18-54 кВА, 220 В постоянного тока
В сочетании с дополнительным B-входом (двойной вход переменного тока) отпадает необходимость в традиционном ATS (автоматическом переключателе передач).При переключении с входа A на вход B происходит плавная работа без прерывания нагрузки переменного тока.
В конфигурации с двойным входом переменного тока для использования в качестве ИБП переменного тока он классифицируется как - VFI SS 111 в соответствии с EN 62040-3
В конфигурации с двойным входом переменного тока для использования в качестве ИБП переменного тока он классифицируется как - VFI SS 111 в соответствии с EN 62040-3
Ключевые функции
- 400 В переменного тока 3-фазный (Y) вход
- 400 В переменного тока 3-фазный (Y) выход
- Вход/выход 220 В постоянного тока
- Максимальная мощность переменного тока 54 кВА / 43,2 кВт
- Максимальная мощность постоянного тока 43,2 кВт
- Защищенный объемный выход переменного тока
- Опция A + B (двойной вход переменного тока)
- Опция ручного байпаса
- До 4 батарейных блоков
- Встроенная технология передачи
- перегрузочная способность 150%, 15 секунд
- 600% ток быстрого отключения 20 мс
- Возможность горячего подключения
- Контроллер Smartpack2
- Работает в паре с выпрямителями Flatpack2
- Глобальное соответствие требованиям
- Запатентованная технология HE
Ввод
Ток (максимальный)
240 АЦП
Максимальное входное напряжение переменного тока
475 В переменного тока
Максимальное входное напряжение постоянного тока
290 В постоянного тока
Конфигурация сети
230/400VAC 3 фазы (Y)
Выход переменного тока
Максимальное Выходное напряжение переменного тока
415 В переменного тока
Максимальная мощность (кВА/кВт)
54 / 43,2
Выход постоянного тока
Ток (максимальный)
200 АЦП
Максимальное напряжение
290 В постоянного тока
Максимальная мощность
43,2 кВт
Распределение батарей
Положения выключателя до
2
Номинальная мощность выключателя до
630 А
Распределение нагрузки постоянного тока
Положения выключателя до
1
Номинальная мощность выключателя до
630 А
LVLD
Нет
Распределение нагрузки переменного тока
Количество выключателей
1
Номинальная мощность выключателя, до
100 А
Другой
Охлаждение
Одиночный вентилятор
Рабочая температура
-40 - 55 °C
Размеры
Размеры ШхВхГ (мм)
600 x 2000 x 600 мм
Размеры ШхВхГ (дюйм)
23,7 x 78,8 x 23,7 "
Монтажные размеры
19" / 44U / 600 Ширина (дюйм) / Высота (U) / Глубина (мм)
Вес
300 кг
Стандарты проектирования
Защита от проникновения (IP)
20
