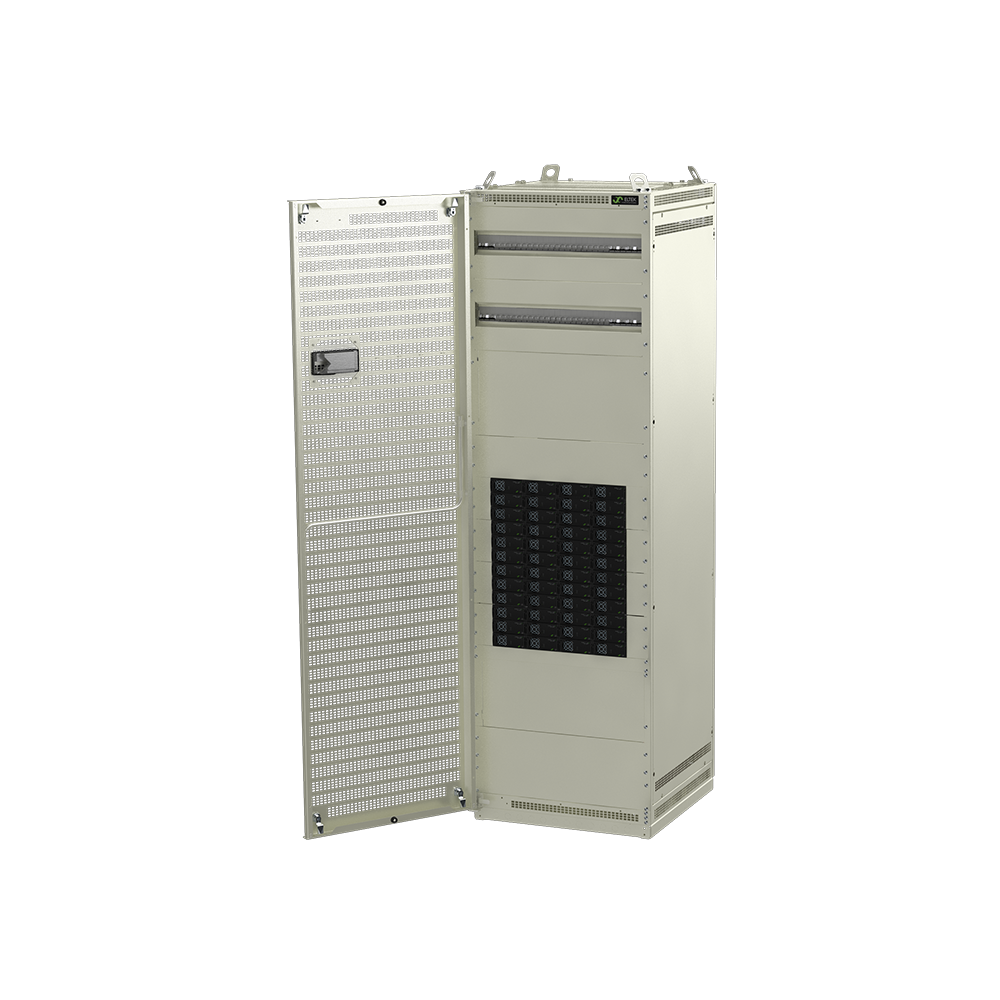

Rectiverter Scalable System 18-72 kVA
Масштабируемая внутренняя система Rectiverter обеспечивает резервное питание переменного тока для 3-фазных нагрузок 400 В переменного тока или 230 В переменного тока для 1-фазных нагрузок, а также питание 48 В постоянного тока для зарядки аккумулятора и дополнительных нагрузок постоянного тока
Рективерторная Масштабируемая система 18-72 кВА
Системы доступны в трех конфигурациях с максимальной выходной мощностью переменного тока до 36, 54 или 72 кВА. Распределители переменного тока встроены в шкаф с возможными 3-фазными или 1-фазными выключателями нагрузки.
В сочетании с выходом переменного тока система может также питать нагрузки постоянного тока мощностью до 57,6 кВт со встроенным распределением постоянного тока для нагрузок -48 В постоянного тока.
В сочетании с выходом переменного тока система может также питать нагрузки постоянного тока мощностью до 57,6 кВт со встроенным распределением постоянного тока для нагрузок -48 В постоянного тока.
Ключевые функции
- 400 В переменного тока 3-фазный (Y) вход
- 400 В переменного тока 3-фазный (Y) выход
- Вход/выход 48 В постоянного тока
- Максимальная мощность переменного тока 72 кВА / 57,6 кВт
- Максимальная мощность постоянного тока 57,6 кВт
- Распределение переменного тока
- Вариант распределения постоянного тока
- Опция ручного байпаса
- До 4 батарейных блоков
- Встроенная технология передачи
- перегрузочная способность 150%, 15 секунд
- 600% ток быстрого отключения 20 мс
- Возможность горячего подключения
- Контроллер Smartpack2
- Работает в паре с выпрямителями Flatpack2
- Глобальное соответствие требованиям
- Запатентованная технология HE
Ввод
Ток (максимальный)
1536 АЦП
Напряжение переменного тока (рабочий диапазон)
320 - 475 В переменного тока
Напряжение постоянного тока (рабочий диапазон)
40-58 В постоянного тока
Максимальное входное напряжение переменного тока
475 В переменного тока
Максимальное входное напряжение постоянного тока
58 В постоянного тока
Конфигурация сети
230/400VAC 3 фазы (Y)
Выход переменного тока
Максимальное Выходное напряжение переменного тока
415 В переменного тока
Максимальная мощность (кВА/кВт)
72 / 57,6
Выход постоянного тока
Напряжение (регулируемый диапазон)
43 - 58 В постоянного тока
Ток (максимальный)
1200 АЦП
Максимальное напряжение
58 В постоянного тока
Максимальная мощность
57,6 кВт
Распределение батарей
Положения выключателя до
4
Номинальная мощность выключателя до
1600 А
LVBD
Да
Распределение нагрузки постоянного тока
Положения выключателя до
30
Номинальная мощность выключателя до
120 А
LVLD
Нет
Распределение нагрузки переменного тока
Количество выключателей
30
Номинальная мощность выключателя, до
63 А
Другой
Охлаждение
Одиночный вентилятор
Размеры
Размеры ШхВхГ (мм)
600 x 2000 x 600 мм
Размеры ШхВхГ (дюйм)
23,7 x 78,8 x 23,7 "
Монтажные размеры
19" / 44U / 600 Ширина (дюйм) / Высота (U) / Глубина (мм)
Вес
300 кг
Стандарты проектирования
Защита от проникновения (IP)
20

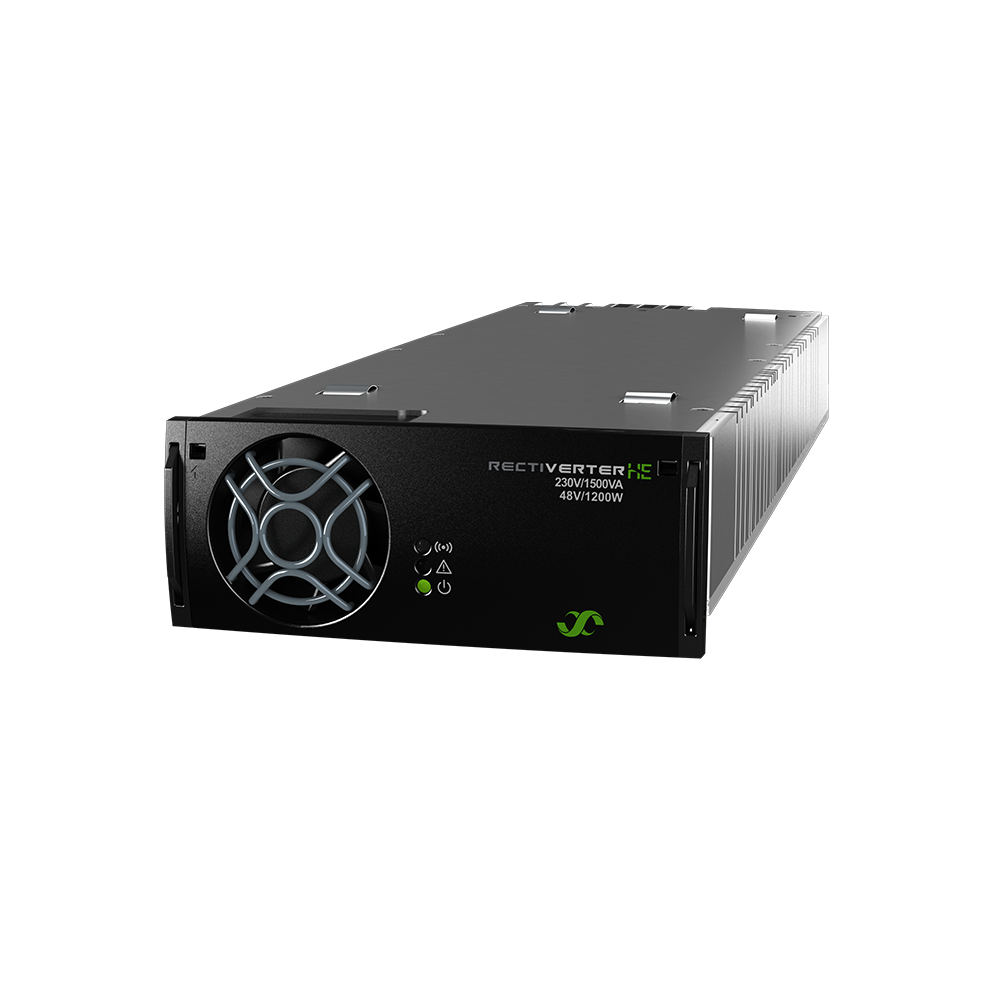

Совместимое оборудование
