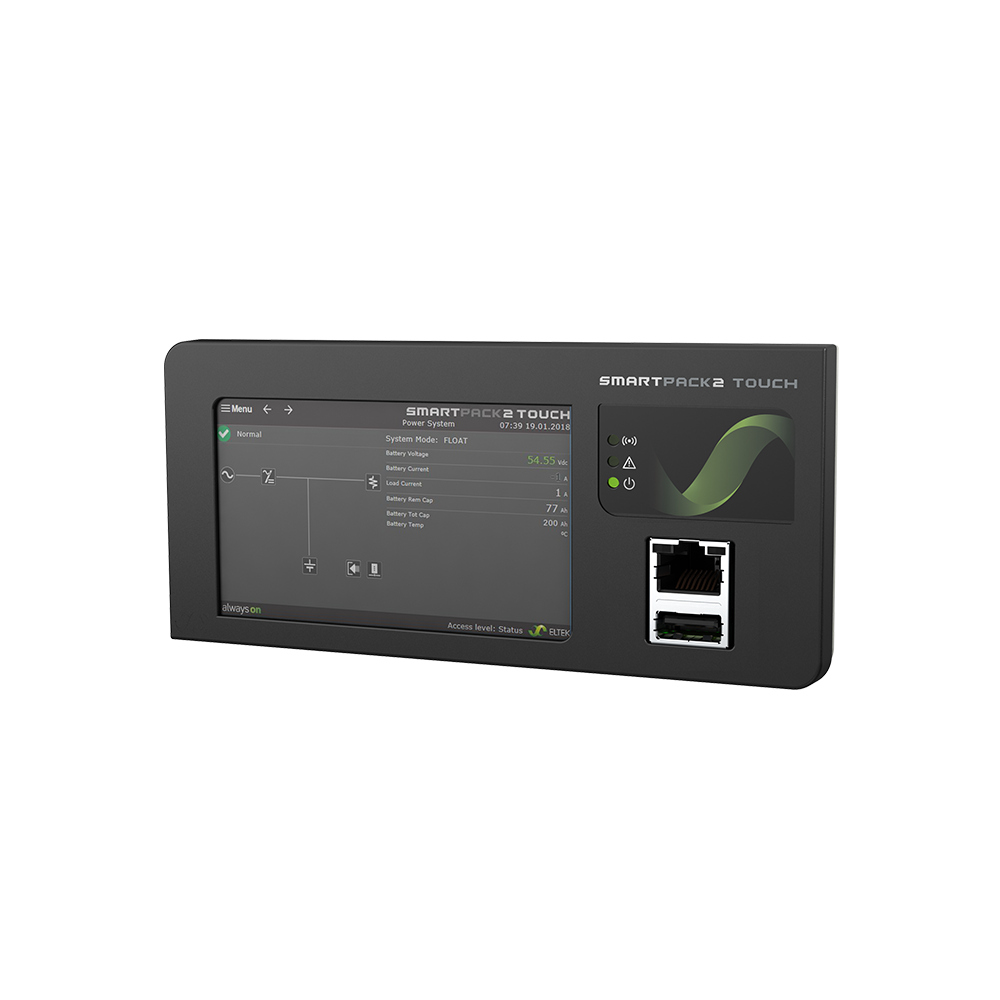

Smartpack2 Touch

Напряжение постоянного тока (рабочий диапазон)

20 - 420 В постоянного тока

Потребляемая мощность

5,4 Вт

НАРАБОТКА НА ОТКАЗ

1300000 ч

Напряжение

1 или 3

Текущий

1 или 2

Батарея

(2) средняя точка

Загрузка

Обнаружение замыкания на землю

Выход

Форма-C Сухой контакт (NO-C-NC) Макс 75 В

Количество настраиваемых входов

6

Цифровые конфигурации

#1-6: Открыто/закрыто

Количество аналоговых конфигураций

3

Аналоговые конфигурации

Температура: датчик NTC Аналог:+/-0- 10В Измерение тока 4-20 мА

Нагрузки

2

Доступные порты

CAN; Ethernet; I2C; RS-282; RS-485; USB

Размер

4,4 "

Разрешение

480 x RGB x 272

LVBD

Да

LVLD

Да

Рабочая температура

-20 - 65 °C

Температура хранения

-40 - 85 °C

Изоляция

Да

Размеры ШхВхГ (мм)

174 x 78 x 41 мм

Размеры ШхВхГ (дюйм)

6,8 x 3,1 x 1,6 "

Защита от проникновения (IP)

22

Морской

IEC 60945/DNVGL CG-0339

Удаленный Мониторинг

DHCP DHCPv6 SNMP v1, v2c и v3 Ведомое устройство MODBUS TCP/RTU Обратный вызов модема и SMS-сигнализация для GSM-модемов PComm (Windows Config/Monitoring Tool) через модем и IP IPv4 IPv6 (статическая ссылка) IPv6 (автоконфигурация без сохранения состояния) IPv6 (автоконфигурация с полным состоянием) - DHCPv6 SNTP - синхронизация часов Пользовательские отчеты SMTP/email в формате .csv прилагаются SMTP Безопасный РАДИУС (единый вход) FTP - передача файлов (обновления SW, загрузка журналов и т.д.) FTPS - защищенный FTP UDP PComm для PowerSuite (Средство настройки/мониторинга Windows) HTTP (Веб-страницы со всеми функциями / функциями / мониторингом - адаптивный дизайн для экрана ПК, планшета, смартфона) HTTPS (зашифрованный веб-интерфейс TLS)

Функции/Контроль выпрямителя

Менеджер по эффективности ОН Приоритетный Медленное / быстрое / Литий-ионное повышение напряжения Увеличение Мощности Регулируемый Предел тока Обзор запасов Автоадресация/подключи и играй Мануэль адессинг переопределение Динамический выходной OVS Задержка запуска Контроль тока выпрямителя (2-уровневая сигнализация) Контроль ошибок выпрямителя (2-уровневая сигнализация) Мониторинг ошибок связи выпрямителя (2-уровневый сигнал тревоги) Контроль использования выпрямителя (2-уровневая сигнализация) Использование выпрямителя BT Мониторинг спецификации (2-уровневая сигнализация) Мониторинг ошибок Распределения тока выпрямителя (2-уровневый сигнал тревоги) Наивысший Контроль температуры воздуха На Входе выпрямителя (2-уровневая сигнализация) Кол-во выпрямителей с низким напряжением сети (2-уровневая сигнализация) Мониторинг выпрямительной группы (Системы A+B) Индивидуальный Групповой контроль текущей доли (системы A+B) Индивидуальное Групповое Регулирование Заряда (Системы A+B)

Функции/Мониторинг выпрямителя

Регулируемая выходная частота Регулируемое выходное напряжение переменного тока Регулируемый диапазон удержания частоты / гистерезис для инверторного режима Регулируемый Предел постоянного Тока Обзор запасов Автоадресация/подключи и играй Мануэль адессинг переопределение Динамический выходной OVS Контроль выходного напряжения переменного тока выпрямителя Фазы 1, 2 и 3 (4-уровневая сигнализация) Контроль выходной частоты переменного тока выпрямителя (4-уровневая сигнализация) Контроль выходного тока выпрямителя переменного тока Фазы 1, 2 и 3 (2-уровневая сигнализация) Общий контроль Выходного тока постоянного тока выпрямителя (2-уровневая сигнализация) Мониторинг ошибок выпрямителя (2-уровневый сигнал тревоги) Мониторинг Фазы 1, 2 и 3 Ошибки распределения переменного тока выпрямителя (2-уровневая сигнализация) Контроль мощности переменного тока выпрямителя (2-уровневая сигнализация) Контроль мощности постоянного тока выпрямителя (2-уровневая сигнализация) Температура выпрямителя (4-уровневый сигнал тревоги) Мониторинг ошибок связи с выпрямителем (2-уровневый сигнал тревоги)

Функции/Мониторинг Солнечного Зарядного устройства

Модуль зарядного устройства, встроенный в MPPT Входное Значение напряжения Контроль тока Солнечного зарядного Устройства (2-уровневая сигнализация) Мониторинг ошибок Солнечного зарядного устройства (2-уровневая сигнализация) Мониторинг ошибок связи с Солнечным зарядным Устройством (2-уровневая сигнализация) Мониторинг дисбаланса Панели Солнечного зарядного устройства (2-уровневая сигнализация)

Функции/Мониторинг Ветрового зарядного устройства

Настраиваемая кривая характеристик напряжения питания в модуле зарядного устройства Контроль тока ветрового зарядного устройства (2-уровневая сигнализация) Мониторинг ошибок ветрового зарядного устройства (2-уровневая сигнализация) Мониторинг ошибок связи с ветровым зарядным устройством (2-уровневая сигнализация)

Управление/Мониторинг батареи

Температурная компенсация Симметрия - Измерение средней точки 12 В, 24 В, 30 В, 36 В, 54 В, 108, 110 В, 168 В Симметрия - Двойное измерение средней точки Измерение симметрии - Блок 6В, 12В, 24В Измерение симметричной ячейки 2 В, 6 В Автоматический Заряд Наддува Интервальный Заряд Наддува Последующий заряд наддува Выравнивание заряда, ручное и автоматическое Температурная компенсация во время наддува и выравнивания заряда Проверка работоспособности батареи при разряде (SoH) - нормальная, основана на разряде batt. Спекуляция. Тестирование работоспособности разряда батареи (SoH) - простое, основанное на требованиях времени резервного копирования. Проверка работоспособности разряда батареи (SoH) - ручная, интервальная или альтернативная схема Протоколирование тестов батареи Протоколирование цикла DoD батареи Регистрация счетчика циклов заряда батареи Регистрация времени работы от батареи Прогнозирование срока службы батареи на основе диапазонов температур Тестирование разряда батареи - простое или расширенное (на основе шунта в каждой строке) Аналоговое регулирование плавающего заряда аккумулятора на основе входного сигнала напряжения Контроль напряжения батареи (4-уровневая сигнализация) Контроль тока батареи (4-уровневая сигнализация) Самый высокий из нескольких режимов контроля температуры батареи (4-уровневый сигнал тревоги) Индивидуальная температура батареи (4-уровневый сигнал тревоги) Контроль SoC батареи (2-уровневый сигнал тревоги), % или Ач Контроль заряда/разряда накопленных Ач (2-уровневая сигнализация) Сбой Контроля тестирования батареи (1-уровневый сигнал тревоги) Индивидуальный контроль предохранителя батареи (1-уровневая сигнализация) Индивидуальный контроль тока аккумуляторной Батареи (2-уровневая сигнализация) Связь FIAMM SONICK Battery BMS SAFT Evolion Battery BMS связь Связь Narada Battery BMS Связь Leoch Battery BMS Батарея Священного Солнца Батарея BMS Связь BMS Связь с батареей Northstar ACE (шлюз) Протокол связи с универсальной батареей Eltek LVBD (напряжение, температура, управляемая сеть)

Мониторинг сети/Сети

Контроль фазового сбоя (2-уровневая сигнализация) Контроль фазного напряжения (4-уровневая сигнализация) Контроль частоты (2-уровневая сигнализация)* Активное/Реактивное/Различное Регулирование мощности 3 фазы (2-уровневые сигналы тревоги)* Контроль коэффициента мощности 3 фазы (2-уровневая сигнализация)* Контроль сетевого тока 3 фазы (2-уровневая сигнализация)* *Требуется Узел CAN Монитора сети переменного тока

Управление нагрузкой/Мониторинг

LVLD Coldstart LVLD Контроль предохранителей нагрузки (1-уровневая сигнализация) Контроль тока нагрузки (2-уровневая сигнализация) Индивидуальный контроль предохранителей нагрузки (1-уровневая сигнализация) Индивидуальный контроль тока Нагрузки (2-уровневая сигнализация) Индивидуальный Контроль Мощности Нагрузки Регистрация энергии индивидуальной нагрузки Ведение журнала затрат энергии на индивидуальную нагрузку

Программируемая логика

ИЛИ функция нескольких сигналов тревоги /событий И функция нескольких сигналов тревоги / событий Инверсия логических сигналов Планировщик задач (ежечасно, ежедневно, еженедельно, ежемесячно) любых команд/событий Группировка сигналов тревоги

Гибридная функциональность/Мониторинг

Запуск/остановка генераторной установки с управлением SoC Запуск/остановка генераторной установки с постоянным напряжением Запуск/остановка генераторной установки с контролем ежедневного расписания Ограничение Soruce для тестирования генераторной установки Приоритетное Солнечное Зарядное устройство Приоритетное Ветровое Зарядное устройство Контроль уровня топлива в баке (2-уровневая сигнализация)

Доступные журналы

Регистрация энергии (сеть, выпрямитель, выпрямитель, сетевой инвертор, солнечное зарядное устройство, ветер, аккумулятор, нагрузка) - ежечасно, ежедневно, еженедельно Регистрация данных (10 параметров, различные интервалы срабатывания и триггеры событий) BHL/HAA-loggs Журнал входа в учетную запись Журнал изменений Экспорт инвентаря

Климат-контроль и Мониторинг

Управление вентилятором, линейная скорость в зависимости от температуры / максимальной скорости* Контроль Отклонения Скорости Вращения Вентилятора* Снижение влажности* Промежуточный Предварительный тест* *Требуется Монтировка Ввода-Вывода T3

Различные Контроллеры

Настройка безопасности (открытие/закрытие портов UDP/TCP) Настройка учетной записи пользователя Программируемый Звуковой сигнал Удаленное обновление программного обеспечения - главный контроллер по IP Удаленное обновление программного обеспечения - Узлы CAN через maincontroler по FTP Светодиодный Тест контроллера/Модуля Питания Программируемая светодиодная панель (16 светодиодов / 4 цвета + 4 Кнопки) Программируемые Виртуальные Входы Конфигурации XML - полная гибкость параметров Конфигурации XML - массовое распространение, Загрузка веб-интерфейса, Загрузка Windows, Загрузка с SD-карты / FTP
