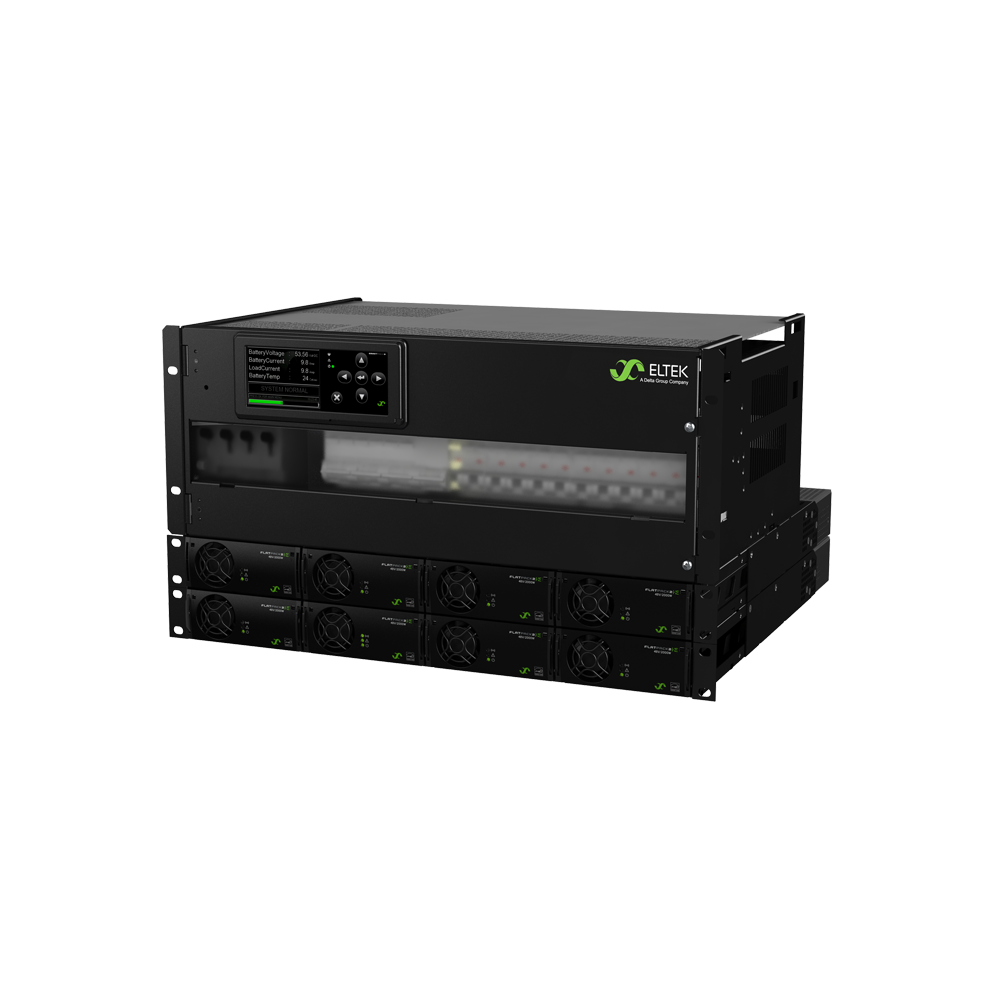

Flatpack2 5U-7U Integrated
Сочетание высокой эффективности, удельной мощности и надежности делает Flatpack2 семейством продуктов, которые действительно выделяются и обеспечивают непревзойденную доступность сети.Универсальность выпрямителя Flatpack2 в сочетании с усовершенствованным управлением и мониторингом означает, что его можно использовать в широком спектре телекоммуникационных приложений постоянного тока, как для стационарных сетей, так и для альтернативной энергетики по всему миру.
Встроенный Flatpack2 5U-7U
Распределительный блок 4U разработан для удовлетворения спроса на компактные и гибкие решения для питания постоянным током. Он основан на строительных блоках и имеет различные конфигурации в зависимости от мощности, контроллера, секции батареи и секции нагрузки.
Подключаемые выключатели аккумуляторных батарей и установленные на DIN-рейке выключатели нагрузки обеспечивают простоту настройки, а также замену “в полевых условиях”. Система питания имеет два варианта контроллера: Smartpack2 или Smartpack S, которые обладают всеми функциональными возможностями, необходимыми в нынешних и будущих приложениях.
Подключаемые выключатели аккумуляторных батарей и установленные на DIN-рейке выключатели нагрузки обеспечивают простоту настройки, а также замену “в полевых условиях”. Система питания имеет два варианта контроллера: Smartpack2 или Smartpack S, которые обладают всеми функциональными возможностями, необходимыми в нынешних и будущих приложениях.
Ключевые функции
- Полная система
- Контроллер Smartpack2 или Smartpack S
- Модули с возможностью горячего подключения
- Распределительное шасси 19”/4U с откидной передней дверью
- До 8-кратных выключателей батарей
- LVBD
- До 20 кратных положений выключателя нагрузки
- LVLD (необязательно)
- Глобальные утверждения
Ввод
Максимальное входное напряжение переменного тока
305 В переменного тока
Конфигурация сети
230VAC однофазный; 230VAC 3 фазы (Δ); 230/400 В переменного тока 3 фазы (Y)
Выход постоянного тока
Ток (максимальный)
500 АЦП
Максимальное напряжение
60 В постоянного тока
Максимальная мощность
24 кВт
Распределение батарей
Положения выключателя до
8
Номинальная мощность выключателя до
250 А
LVBD
Да
Распределение нагрузки постоянного тока
Положения выключателя до
20
Номинальная мощность выключателя до
125 А
LVLD
Да
Другой
Рабочая температура
-40 - 70 °C
Тип крепления
Стойка 19”
Размеры
Размеры ШхВхГ (мм)
482 x 380 x 311 мм
Размеры ШхВхГ (дюйм)
19 x 14,96 x 12,3 "
Вес
6 кг
Стандарты проектирования
Защита от проникновения (IP)
20

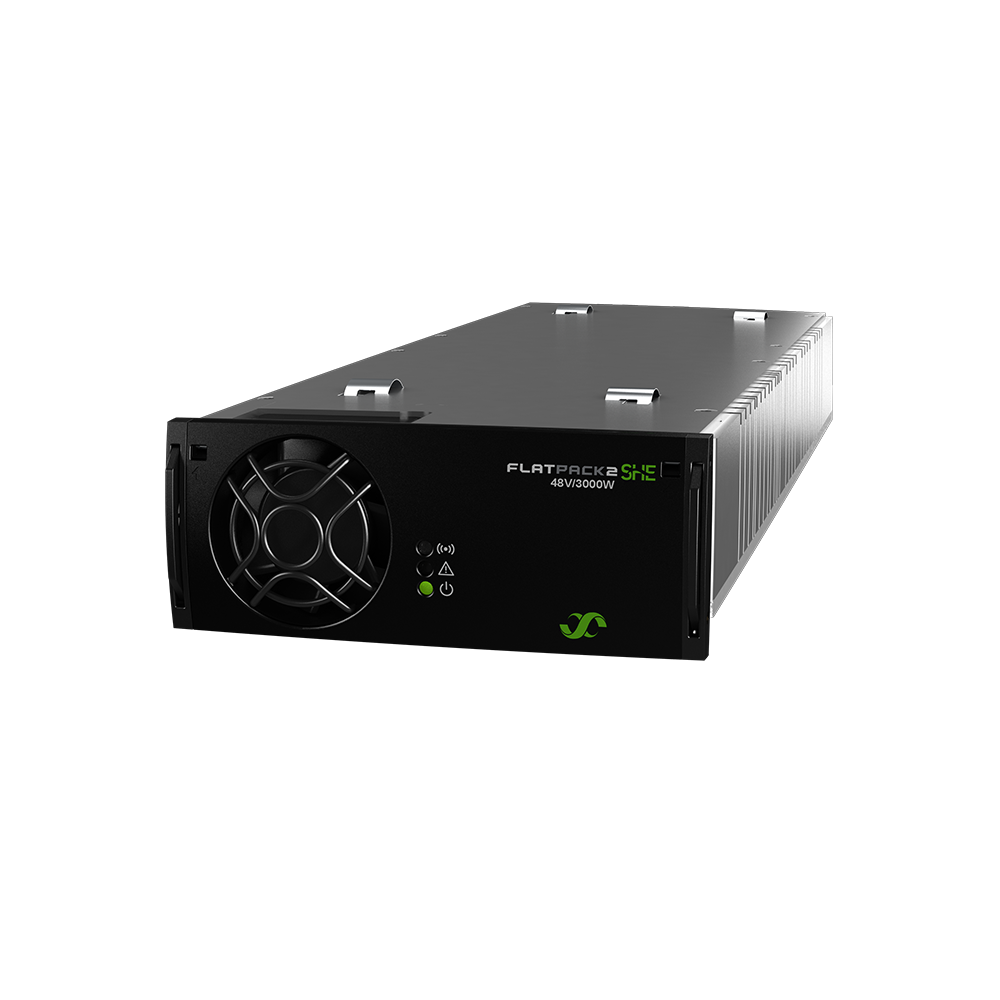

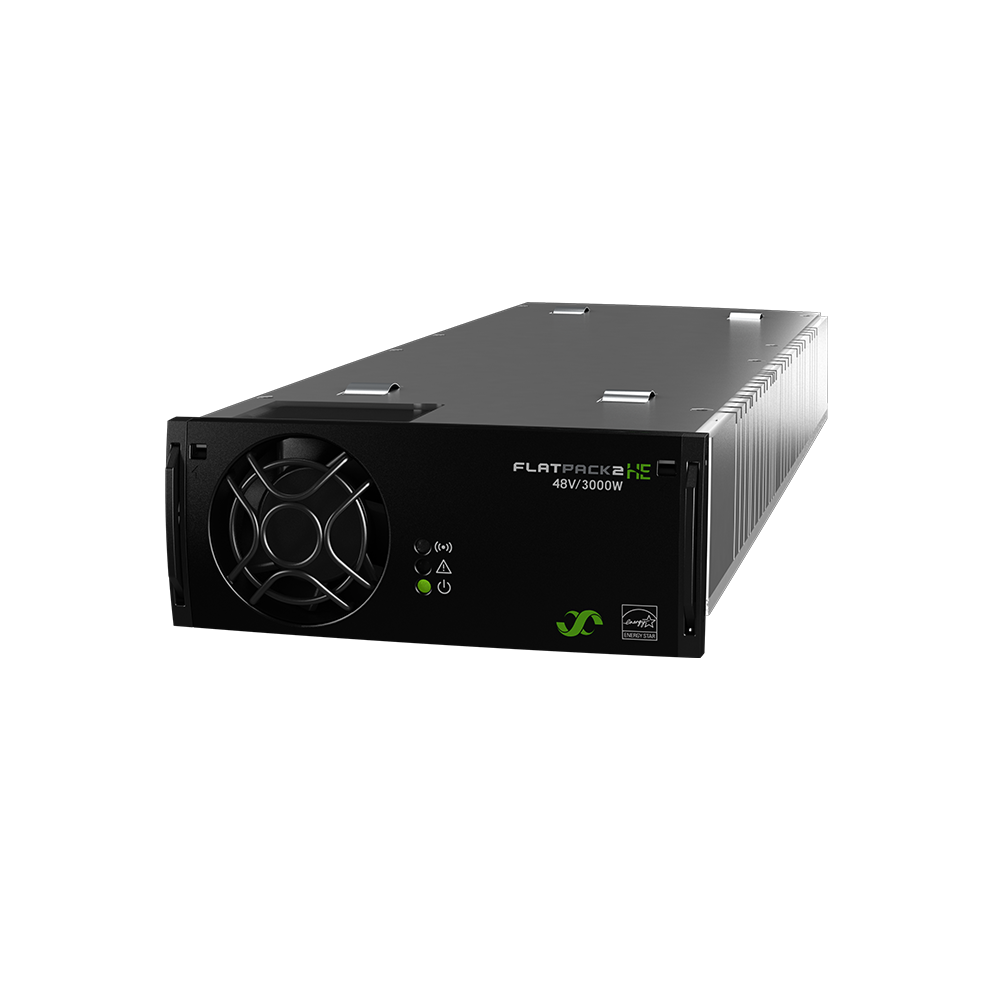

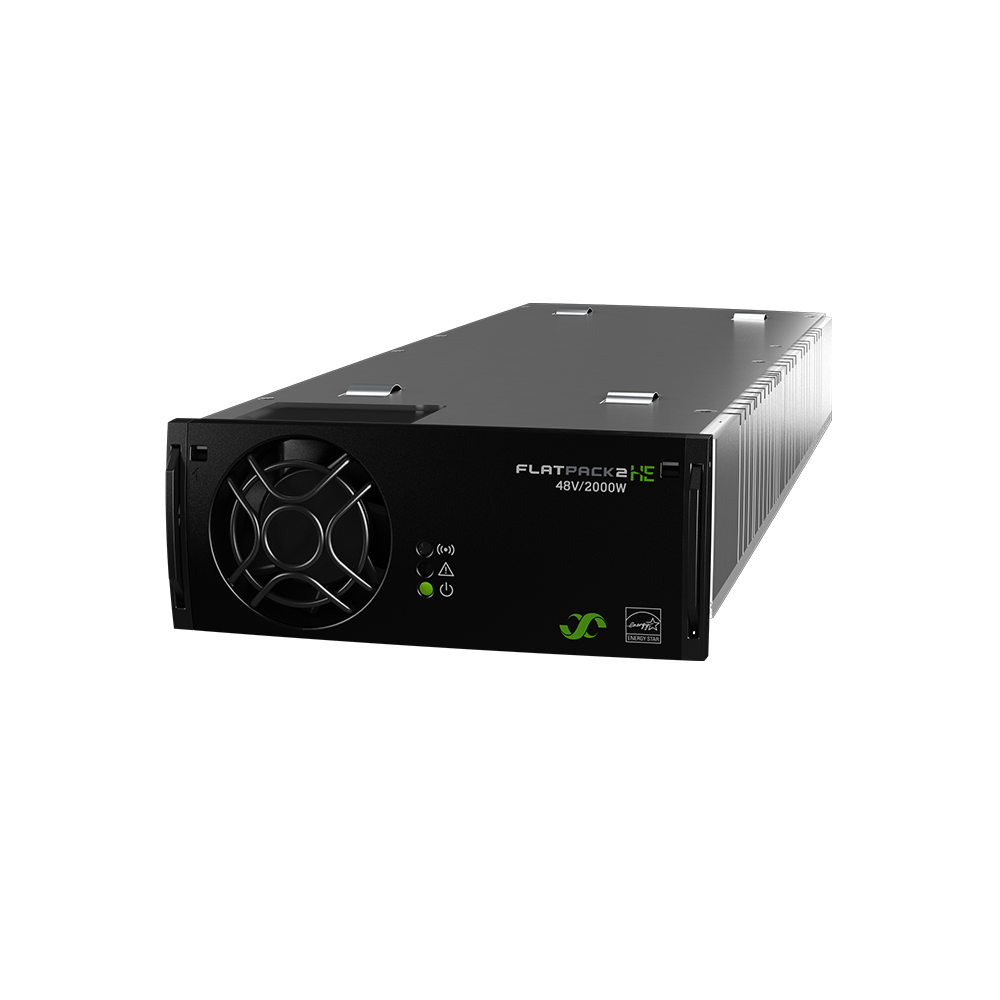

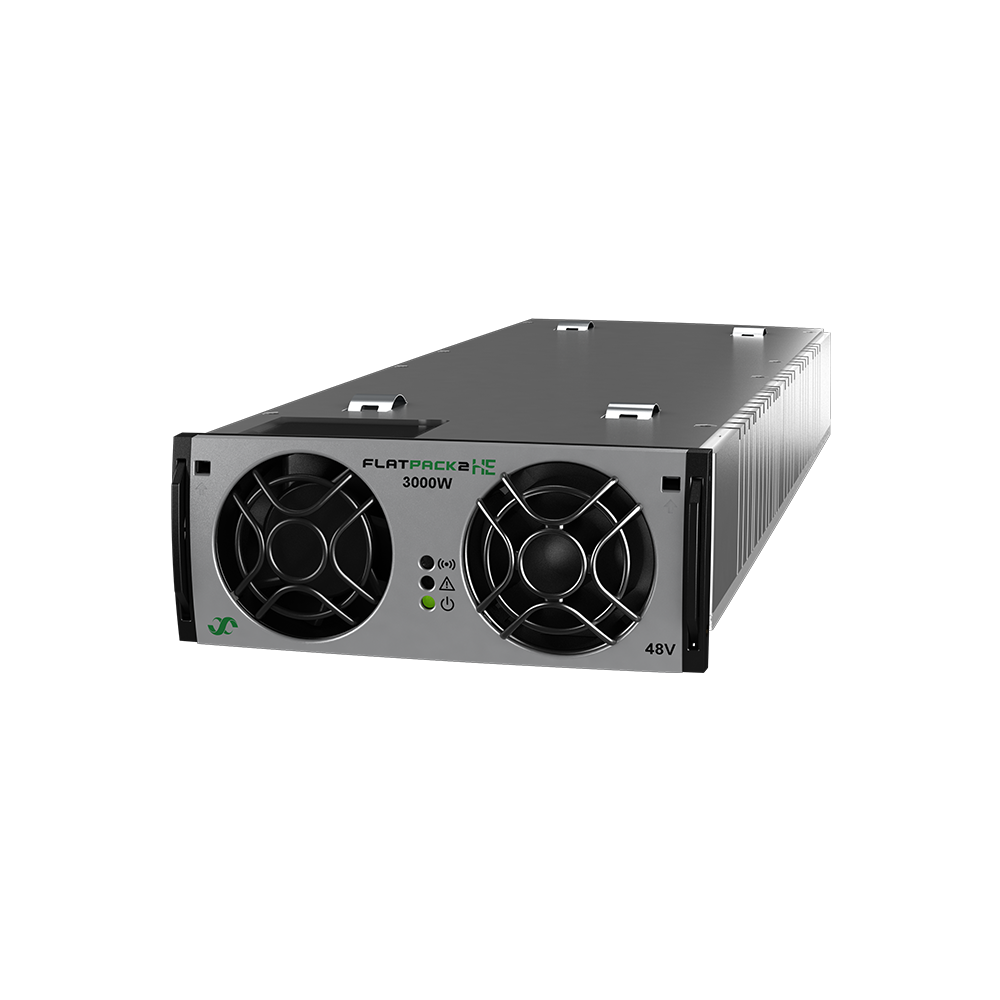

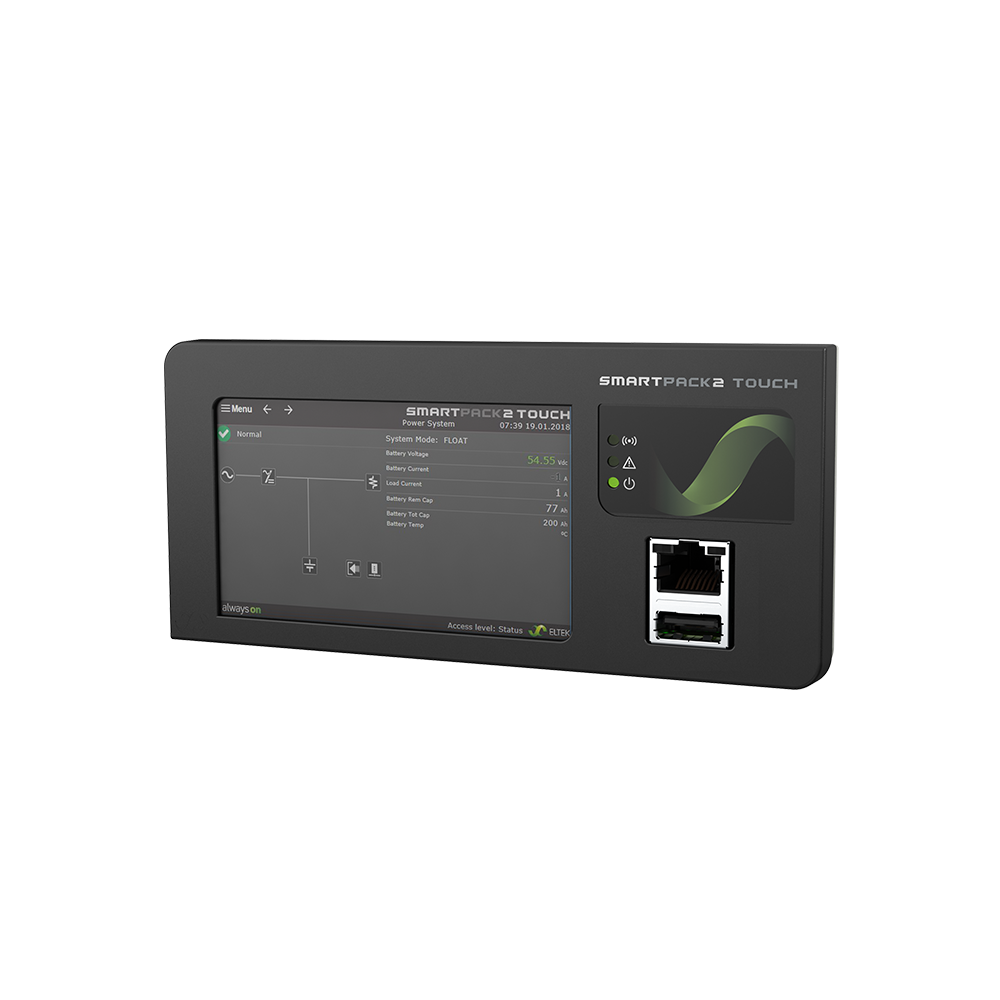

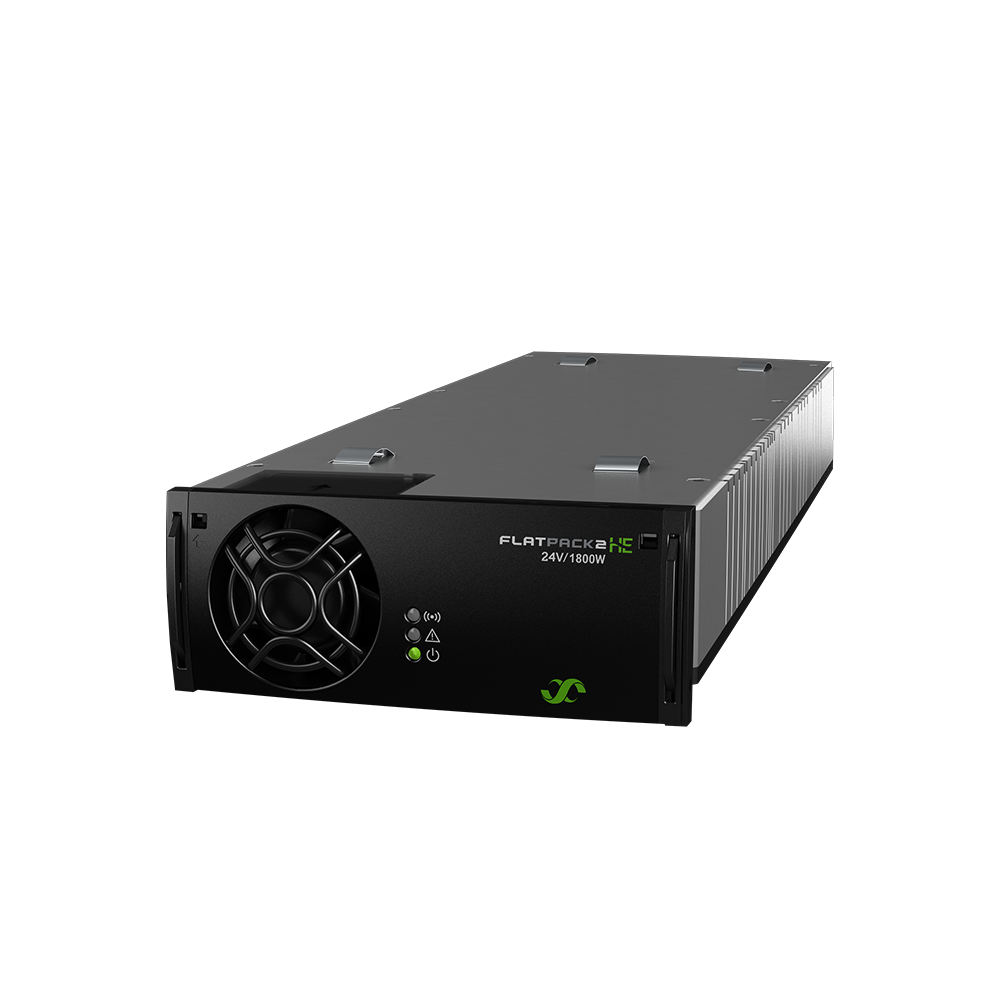

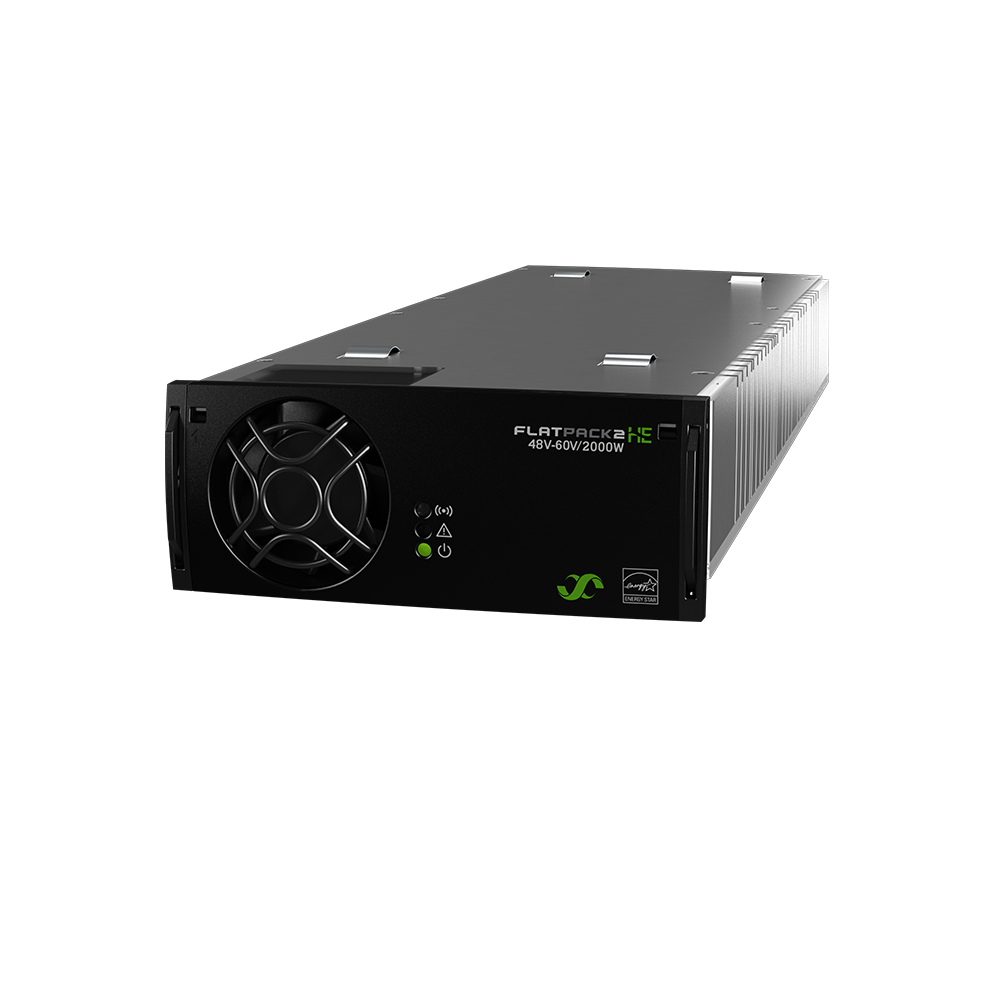

Совместимое оборудование
